Als CNC-Sonderwerkzeug gilt jedes Zerspanungswerkzeug (ein Schaftfräser, Bohrer, Gewindebohrer, eine Reibahle oder ein Formwerkzeug), das auf die exakte Geometrie, den Werkstoff und die Toleranz einer ganz bestimmten Bearbeitungsaufgabe hin konstruiert und geschliffen wird, statt von der Stange gekauft zu werden. Fertigungsbetriebe greifen auf CNC-Sonderwerkzeuge und professionelle CNC-Werkzeug-Konstruktionsservices zurück, wenn Standardwerkzeuge ein Formelement nicht erreichen, eine Toleranz nicht halten oder nicht schnell genug arbeiten, um die Kosten pro Teil im Griff zu behalten. Kurz gesagt: Präzisions-CNC-Werkzeuge, die für Ihr Bauteil ausgelegt sind, können mehrere Standardwerkzeuge ersetzen, Zykluszeiten verkürzen und die Ergebnisse vom ersten bis zum zehntausendsten Teil reproduzierbar machen.

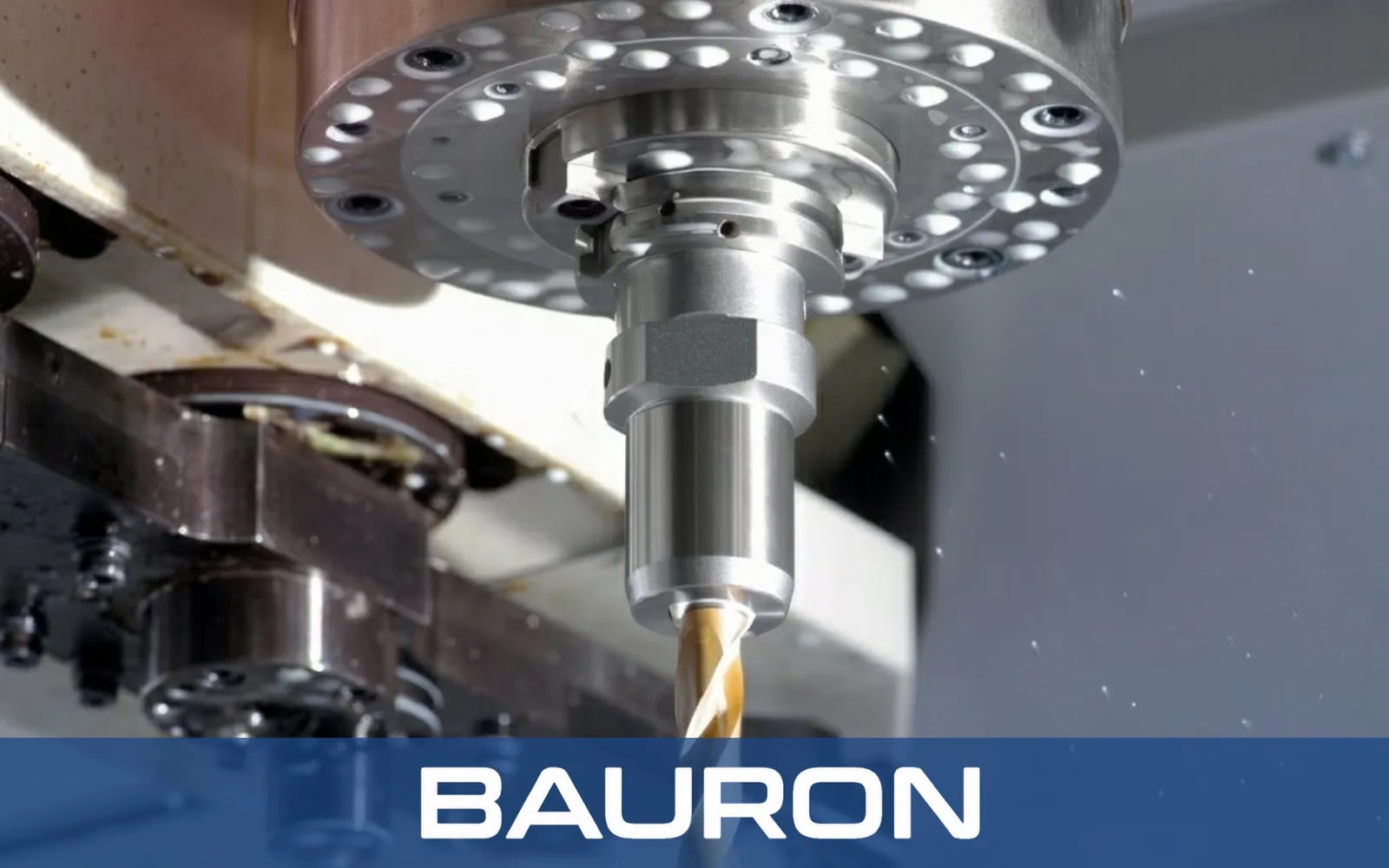

Was sind CNC-Sonderwerkzeuge?
CNC-Sonderwerkzeuge sind anwendungsspezifische Zerspanungswerkzeuge, die auf Grundlage einer Bauteilzeichnung, eines Werkstückwerkstoffs und eines Maschinenaufbaus konstruiert werden. Ein Standardwerkzeug ist dafür ausgelegt, viele Aufgaben ausreichend gut zu erledigen. Ein Sonderwerkzeug ist dafür ausgelegt, eine einzige Aufgabe hervorragend zu erledigen.
Ingenieure können nahezu jedes Element des Werkzeugs anpassen:
- Geometrie: Durchmesser, Schneidenlänge, Reichweite, Halsentlastung, Eckenradius, Schneidenzahl, Drallwinkel und Spitzenwinkel.
- Substrat: Vollhartmetallsorte oder HSS-Co, ausgewählt passend zum zu bearbeitenden Werkstoff.
- Beschichtung: PVD-Beschichtungen wie AlTiN, DLC oder nACo, abgestimmt auf die Bedingungen bei Wärme, Verschleiß und Spanfluss.
- Form und Funktion: Stufenbohrer, Kombinationswerkzeuge, Sondergewindesteigungen oder ein Profil, das passend zu einer Bauteilkontur geschliffen ist.
- Kühlmittelzufuhr: Kühlkanäle für die innere Kühlmittelzufuhr bei tiefen Bohrungen und für eine bessere Spanabfuhr.

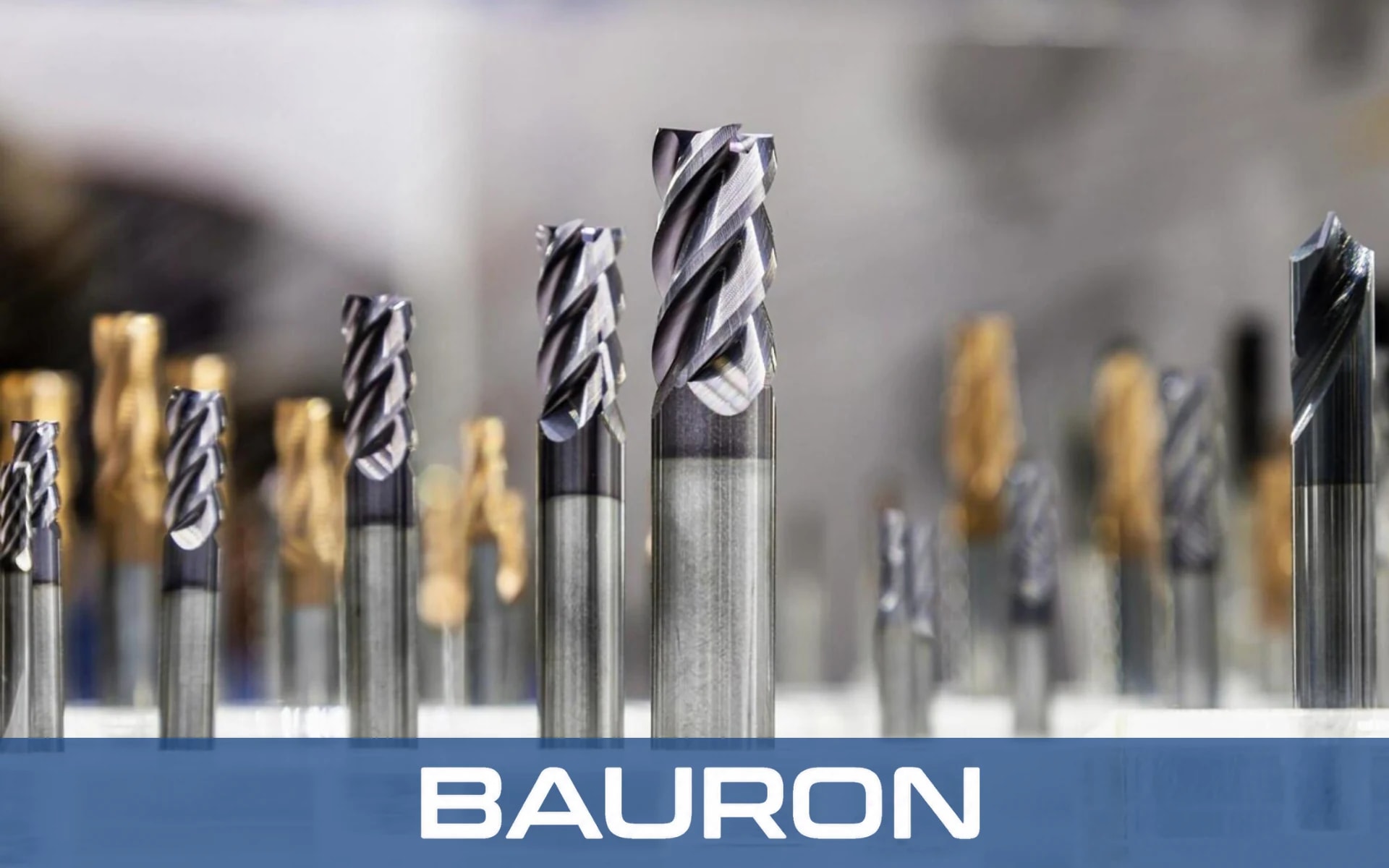

CNC-Sonderwerkzeuge vs. Standardwerkzeuge
Standardwerkzeuge sind auf breite Kompatibilität ausgelegt. Sie funktionieren daher bei vielen Aufgaben, sind aber selten für eine einzelne optimal. CNC-Sonderwerkzeuge gehen von Ihrer Bauteilzeichnung, Ihrem Werkstückwerkstoff und Ihrer Maschine aus, sodass Ingenieure jedes Maß auf die Aufgabe abstimmen können. Dieser Unterschied zeigt sich bei Zykluszeit, Toleranzeinhaltung und Standzeit. Der Nachteil ist ein höherer Anschaffungspreis, weshalb die richtige Wahl von der Komplexität des Bauteils und der Stückzahl abhängt. Die folgende Tabelle stellt beide direkt gegenüber.
| Kriterium | Standard-Katalogwerkzeug | CNC-Sonderwerkzeug |
|---|---|---|
| Auslegungsgrundlage | Allgemeiner Einsatz | Ihr Bauteil, Ihr Werkstoff und Ihre Maschine |
| Arbeitsgänge pro Werkzeug | Meist einer | Kann mehrere in einem Durchgang vereinen |
| Toleranzeinhaltung | Auf Katalogspezifikationen begrenzt | Auf Ihre geforderte Toleranz geschliffen |
| Geeignet für | Gängige Formelemente, kleine Serien | Komplexe Formelemente, Wiederholfertigung |
| Anschaffungskosten | Niedriger | Höher, meist ausgeglichen durch niedrigere Kosten pro Teil |
Warum brauchen Fertigungsbetriebe CNC-Sonderwerkzeuge?
Fertigungsbetriebe brauchen CNC-Sonderwerkzeuge, wenn Standardwerkzeuge bei Qualität, Geschwindigkeit oder Kosten zum Engpass werden.
Die sechs häufigsten Gründe sind:
- Komplexe Bauteilmerkmale: Tiefe Kavitäten, Hinterschnitte, Konturen in der Luft- und Raumfahrt und Sondergewinde lassen sich mit Katalogwerkzeugen oft weder erreichen noch formen. Ein Sonderprofil, eine größere Reichweite oder eine Sondersteigung löst das Problem direkt.

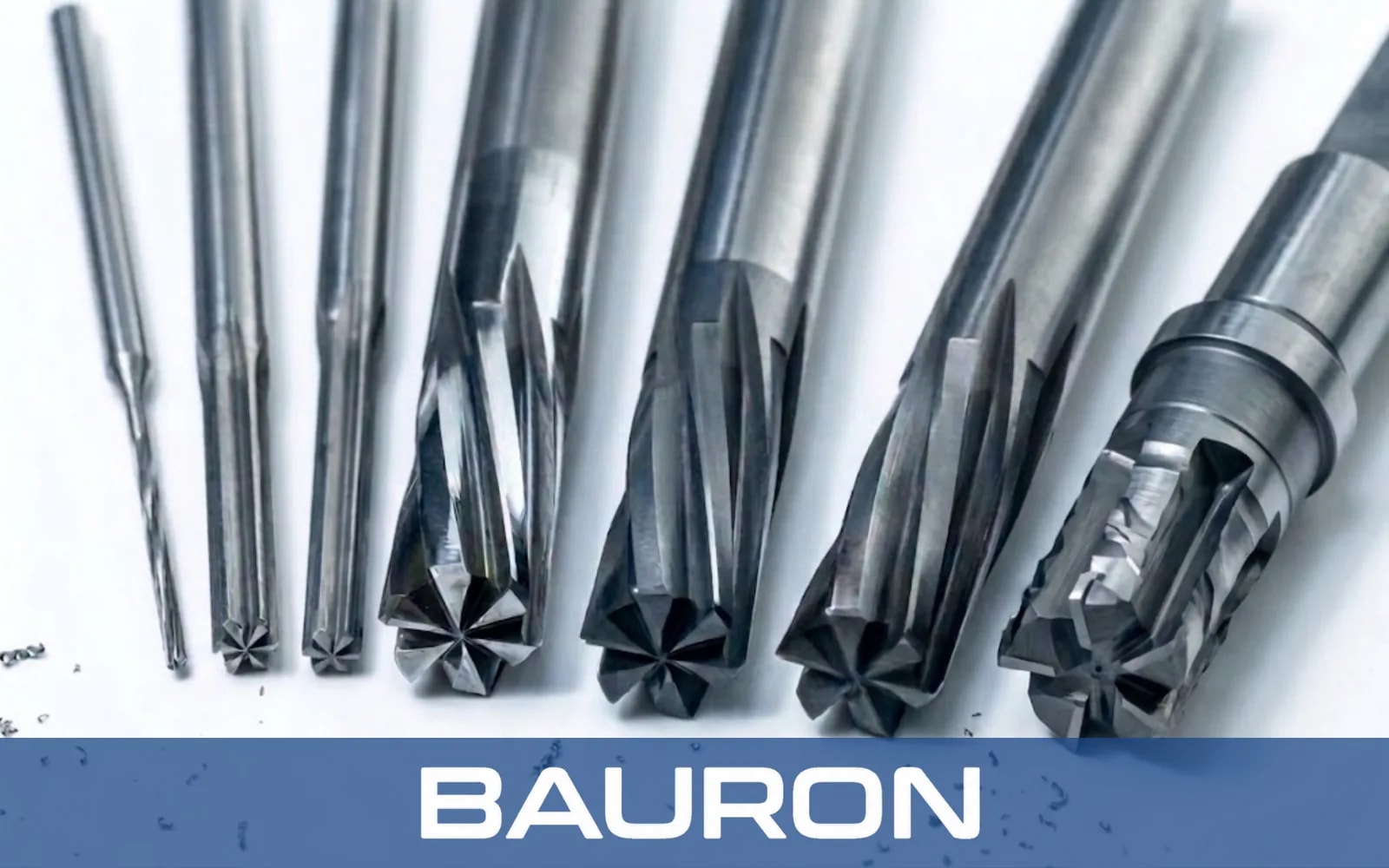

- Engere Toleranzen: Gezielt geschliffene Reibahlen können zum Beispiel eine ungleiche Nutenteilung nutzen, um Rattern zu unterdrücken und eine H7-Bohrungsgenauigkeit zu erreichen, die Werkzeuge für den allgemeinen Einsatz nur schwer halten.
- Kürzere Zykluszeiten: Ein Kombinationswerkzeug kann in einem einzigen Durchgang bohren, fasen und senken. Weniger Werkzeugwechsel bedeuten weniger Stillstand und mehr Durchsatz.
- Längere Standzeit: Die richtige Hartmetallsorte, Kantenpräparation und Beschichtung für den Werkstückwerkstoff minimieren Verschleiß, Aufbauschneiden und vorzeitigen Werkzeugbruch.
- Reproduzierbare Fertigung: Wird ein Werkzeug nach einer dokumentierten Spezifikation gefertigt, verhält sich jede Charge gleich. Diese Konstanz ist in automatisierten, mannlosen Fertigungsprozessen mit hohen Stückzahlen wichtig.
- Niedrigere Kosten pro Teil: Ein Sonderwerkzeug kostet in der Anschaffung mehr, doch die Einsparungen bei Zykluszeit, Ausschuss, Nacharbeit und Werkzeugwechseln überwiegen den Unterschied über eine Fertigungsserie hinweg in der Regel.
So läuft der Konstruktionsprozess für CNC-Sonderwerkzeuge ab
Ein gut geführtes Sonderwerkzeugprojekt durchläuft fünf Phasen von der Zeichnung bis zum geprüften Werkzeug:
- Anforderungs- und ZeichnungsprüfungIngenieure bewerten Ihre Dateien, den Werkstückwerkstoff, die Maschine und die Zieltoleranzen, um die Machbarkeit zu bestätigen.
- WerkzeugauslegungDas Team wählt das Substrat aus, passt Drallwinkel und Nutengeometrie an und bestimmt die Beschichtung, die sich am besten für die Anwendung eignet.
- PräzisionsschleifenDas Werkzeug wird auf mehrachsigen CNC-Schleifmaschinen geschliffen, idealerweise mit prozessintegrierter Messung, um die Maße zu halten.
- Prüfung und DokumentationProfil, Rundlauf und Konzentrizität werden geprüft, und Zeugnisse wie ein Werkstoffzeugnis (MTR) oder ein Konformitätszertifikat (CoC) werden mitgeliefert.
- Erst Prototyp, dann SerieEin Musterlauf validiert die Leistung auf Ihrer Maschine, bevor die Konstruktion in die Wiederholfertigung übergeht.
So wählen Sie CNC-Werkzeug-Konstruktionsservices aus (und warum sich Fertigungsbetriebe für Bauron entscheiden)
Der richtige Partner bietet technische Tiefe, nachgewiesene Qualität und die Flexibilität zu skalieren.
Achten Sie auf einen Lieferanten, der Folgendes bietet:
- Von Ingenieuren geprüfte Konstruktionen statt bloßer Auftragsabwicklung.
- Qualitätssysteme mit vollständiger Prüfung und Rückverfolgbarkeit.
- Flexible Losgrößen, vom einzelnen Prototyp bis zur Großserie.
- Anwendungsunterstützung nach der Lieferung, einschließlich Vorschub, Schnittgeschwindigkeit und Fehlerbehebung.
Bauron, ein Hersteller von Präzisionswerkzeugen, ist auf diese Anforderungen ausgerichtet:

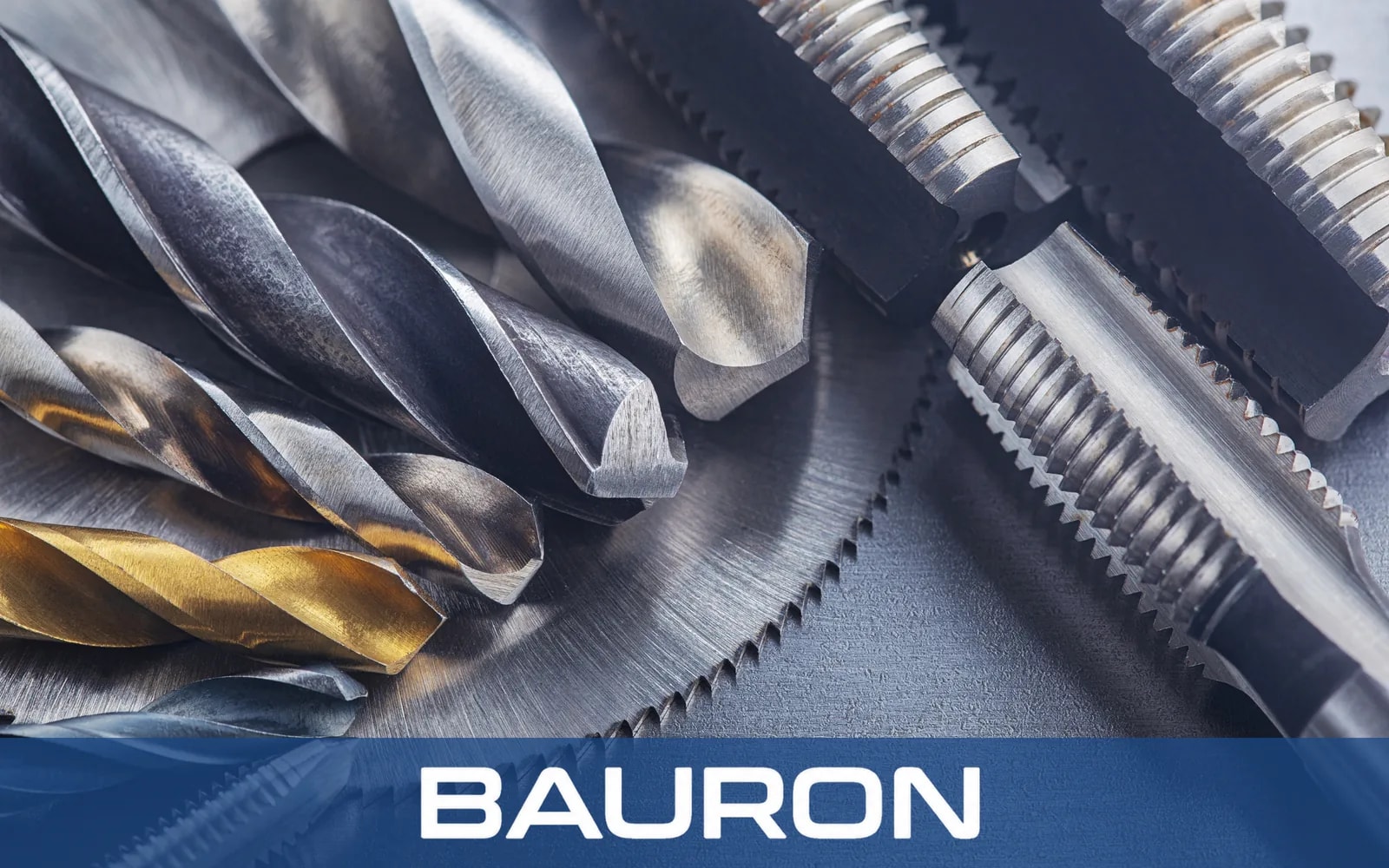

- Vier Sonderwerkzeugfamilien: Fräser, Bohrer, Gewindebohrer und Reibahlen, jeweils mit einem eigenen Online-Formular für Konstruktionsanfragen.
- Technische Prüfung jeder Anfrage sowie Rückmeldungen zur Verbesserung von Fertigbarkeit und Kosteneffizienz.
- Nach ISO 9001:2015 zertifizierte Fertigung mit 100 % optischer und CMM-Prüfung vor dem Versand.
- Vollständige Dokumentation: MTRs, CoCs und Chargenrückverfolgbarkeit.
- Keine Mindestbestellmenge für Prototypen sowie Wiederholgenauigkeit von Los zu Los bei Großserienprogrammen.
- Anwendungstechnik, etwa die Prüfung von CAM-Werkzeugbahnen, die Optimierung von Vorschub und Schnittgeschwindigkeit sowie die Ursachenanalyse bei Rattern.
- Internationale Präsenz: Kunden in mehr als 80 Ländern.
Fazit: CNC-Sonderwerkzeuge machen aus Bearbeitungsgrenzen Vorteile
CNC-Sonderwerkzeuge geben Fertigungsbetrieben ein Werkzeug, das exakt für ihr Bauteil gebaut ist, statt eines Kompromisses aus dem Katalog. Das Ergebnis sind kürzere Zyklen, engere Toleranzen, längere Standzeiten und niedrigere Kosten pro Teil. Wenn Standardwerkzeuge Ihre Qualität oder Ihren Durchsatz begrenzen, sind CNC-Sonderwerkzeuge, die von erfahrenen Ingenieuren konstruiert werden, oft die direkteste Lösung.
Sie haben ein Bauteil, an dem Standardwerkzeuge scheitern? Senden Sie Ihre Zeichnung an das Engineering-Team von Bauron. Sie erhalten eine Machbarkeitsprüfung und ein Angebot für einen Sonderfräser, einen Sonderbohrer, einen Sondergewindebohrer oder eine Sonderreibahle – ganz gleich, ob Sie einen einzelnen Prototyp oder eine komplette Serienfertigung benötigen. Besprechen Sie Ihre Anwendung noch heute: Individuelles Angebot einholen oder Ingenieur kontaktieren.
