Jeder Fertigungsbetrieb trifft irgendwann auf ein Bauteil, an dem Katalogwerkzeuge an ihre Grenzen stoßen: ein Profil, zu dem nichts aus dem Lagerprogramm passt, eine harte Legierung, an der Schaftfräser zu schnell verschleißen, oder ein einzelnes Formelement, das vier Werkzeugwechsel erfordert. Ein Sonderwerkzeug löst diese Probleme, weil es um die Bearbeitungsaufgabe herum konstruiert wird, nicht nach dem Katalog. Dieser Leitfaden erklärt, was CNC-Sonderwerkzeuge sind, welche Hauptarten von Sonderschneidwerkzeugen es gibt (vom Sonder-Schaftfräser bis zum Kombinationsbohrer), welche Vorteile Sonderwerkzeuge aus Hartmetall bieten und wann sich Sonderwerkzeuge lohnen.
Was ist ein Sonderwerkzeug für die Zerspanung?
Ein Sonderwerkzeug ist ein CNC-Werkzeug, das für eine bestimmte Zerspanungsanwendung konstruiert und gefertigt wird, statt aus einem Standardkatalog ausgewählt zu werden. Geometrie, Abmessungen, Substrat und Beschichtung werden auf das Formelement, den Werkstückwerkstoff, den Maschinenaufbau und die geforderte Toleranz ausgelegt. Ziel ist es, das Formelement genauer, schneller oder in weniger Arbeitsgängen zu fertigen, als es mit Standardwerkzeugen möglich ist.
Schaftfräser, Bohrer, Reibahlen und Gewindebohrer in Standardausführung bewältigen die meisten alltäglichen Bearbeitungen gut. Sonderwerkzeuge kommen dann zum Zug, wenn eine Aufgabe über deren Grenzen hinausgeht – etwa bei komplexen Konturen an Luft- und Raumfahrtbauteilen, engtolerierten Bohrungen an Medizintechnik-Komponenten oder wiederkehrenden Formelementen bei hohen Stückzahlen in der Automobilfertigung.

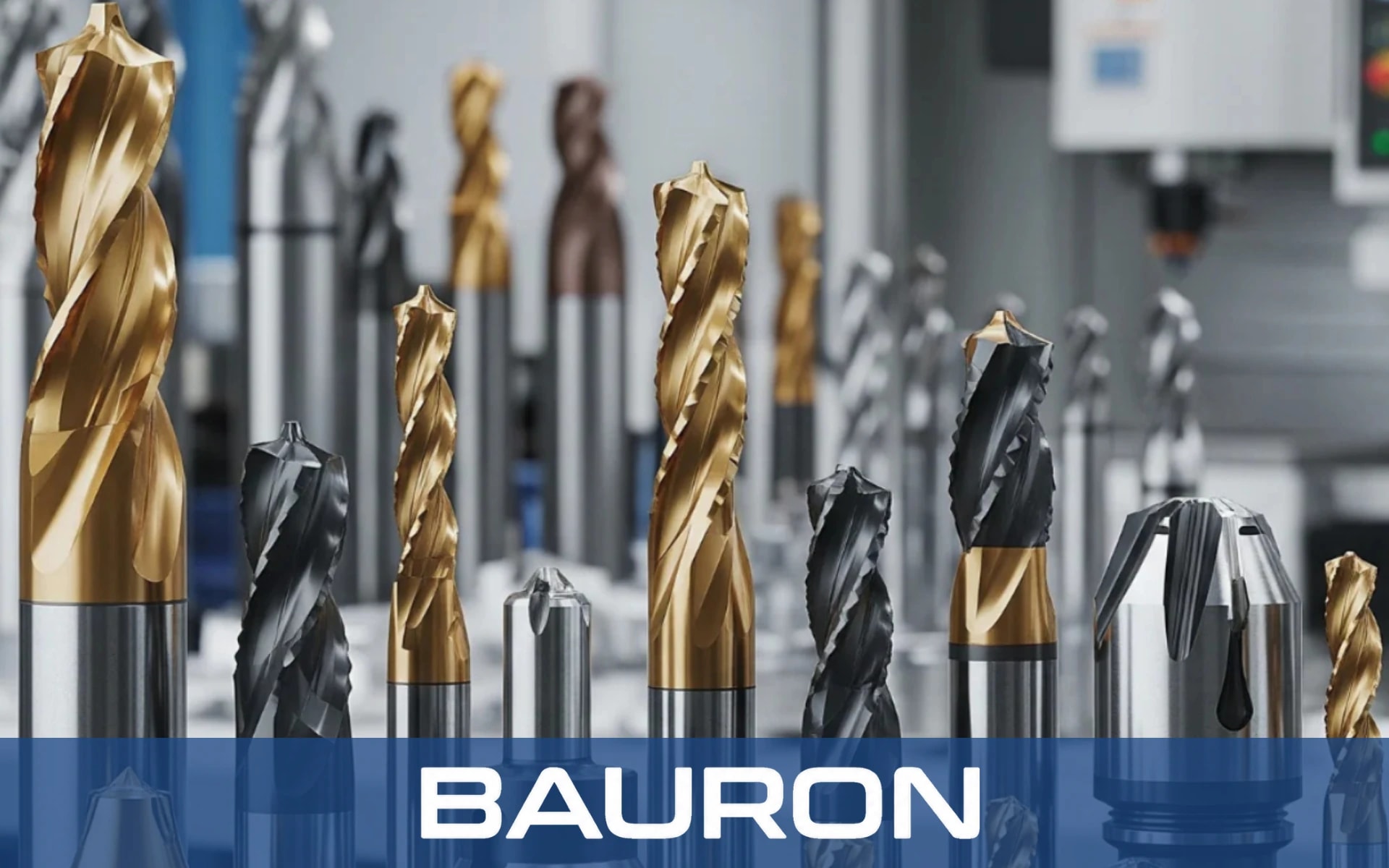

Die meisten Sonderwerkzeuge werden aus Vollhartmetall geschliffen, das sich durch hohe Härte und Verschleißfestigkeit auszeichnet. Anschließend erhalten sie eine auf den zu bearbeitenden Werkstoff abgestimmte PVD-Beschichtung, etwa AlTiN, DLC oder nACo.

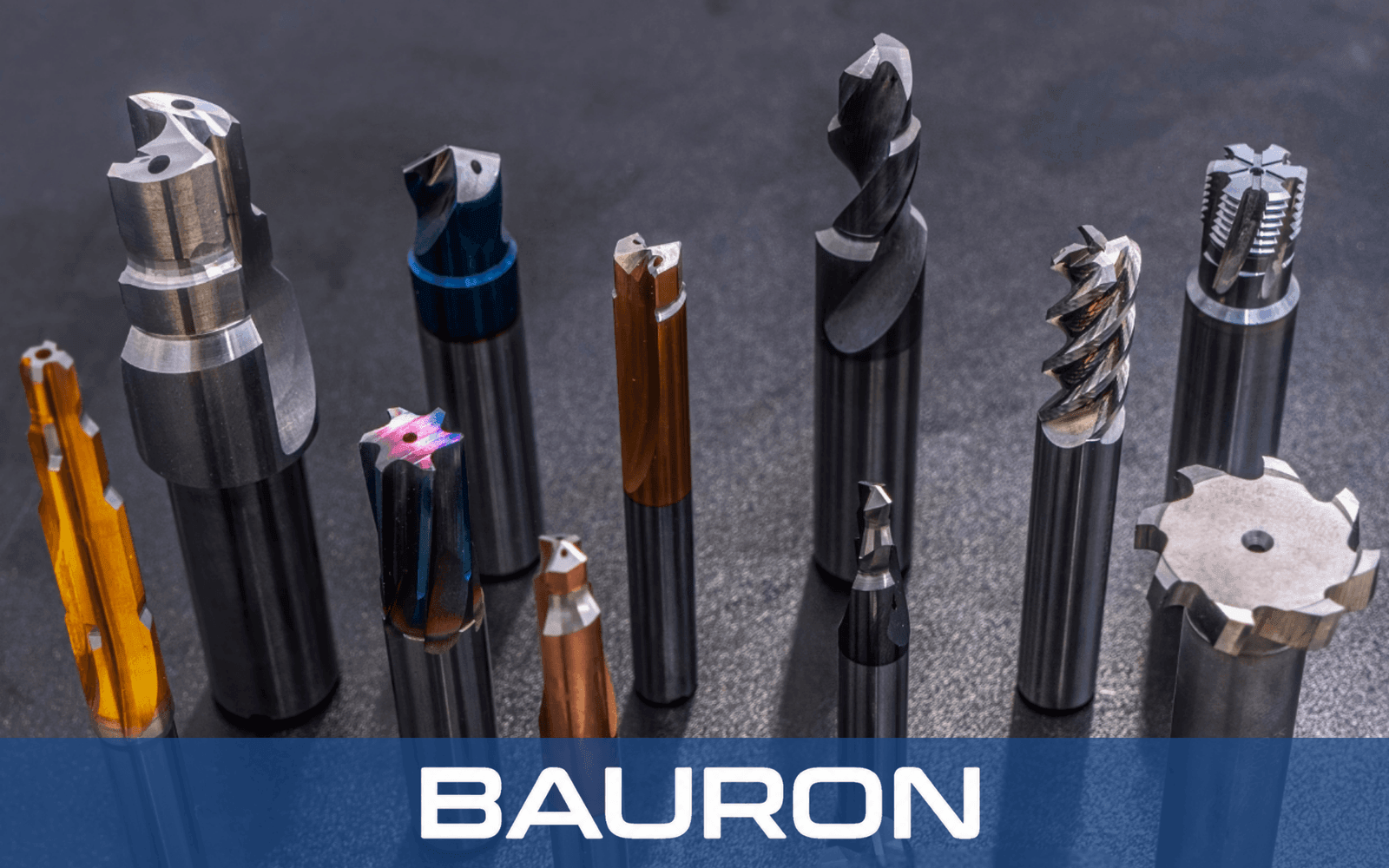

Arten von Sonderwerkzeugen
Sonderwerkzeuge gibt es in mehreren gängigen Ausführungen, die jeweils ein anderes Bearbeitungsproblem lösen:
- Sonder-Schaftfräser: Speziell ausgelegter Durchmesser, Reichweite, Halsentlastung, Schneidenzahl, Drallwinkel oder Eckenradius für tiefe Taschen, dünne Wände und ratteranfällige Aufspannungen.
- Formwerkzeuge: Fertigen ein komplettes Profil – etwa einen Radius, eine Nut oder eine Kontur – in einem einzigen Durchgang.

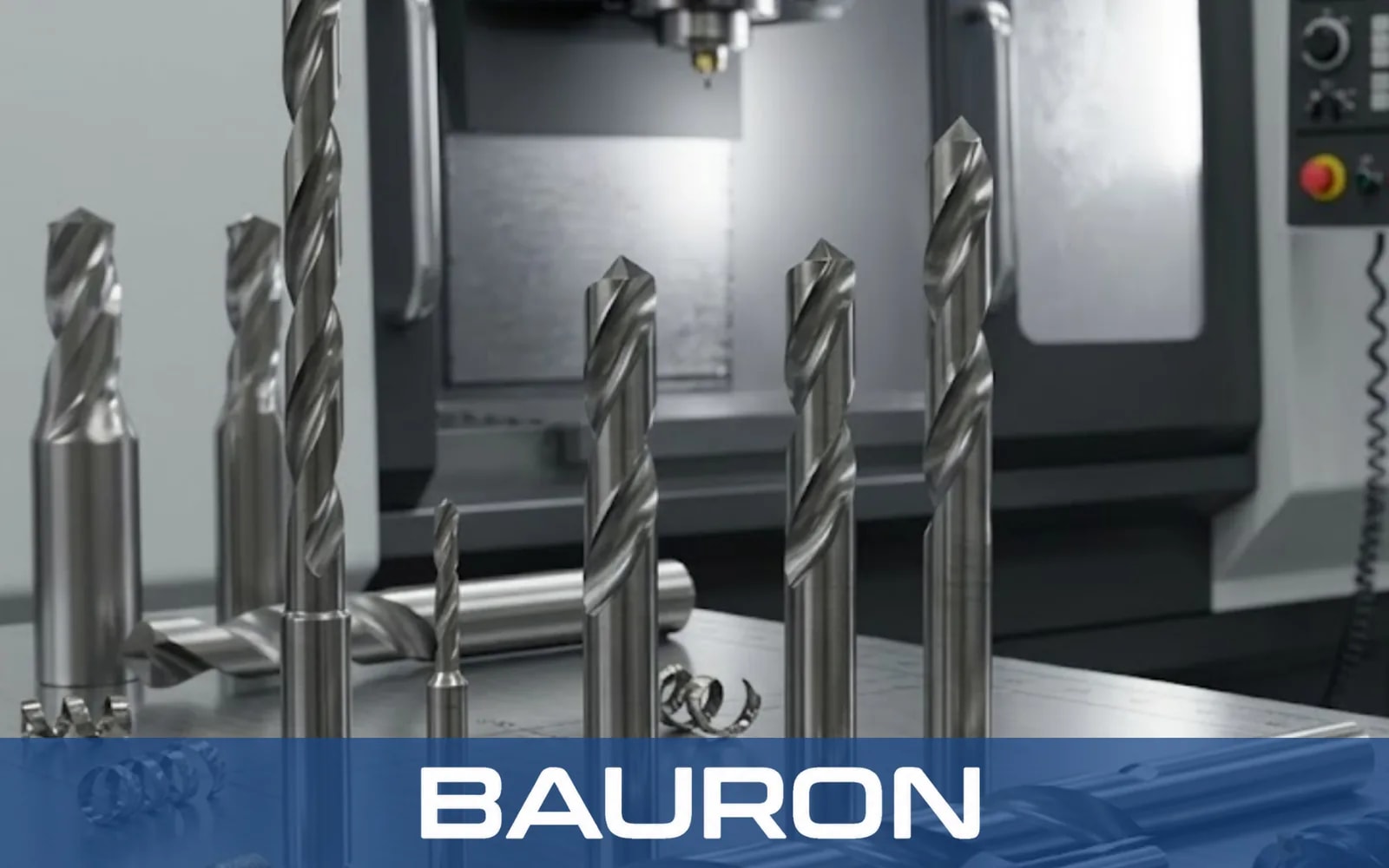

- Stufenbohrer: Zwei oder mehr Durchmesser in einem Arbeitsgang für Flachsenkungen und Stufenbohrungen.

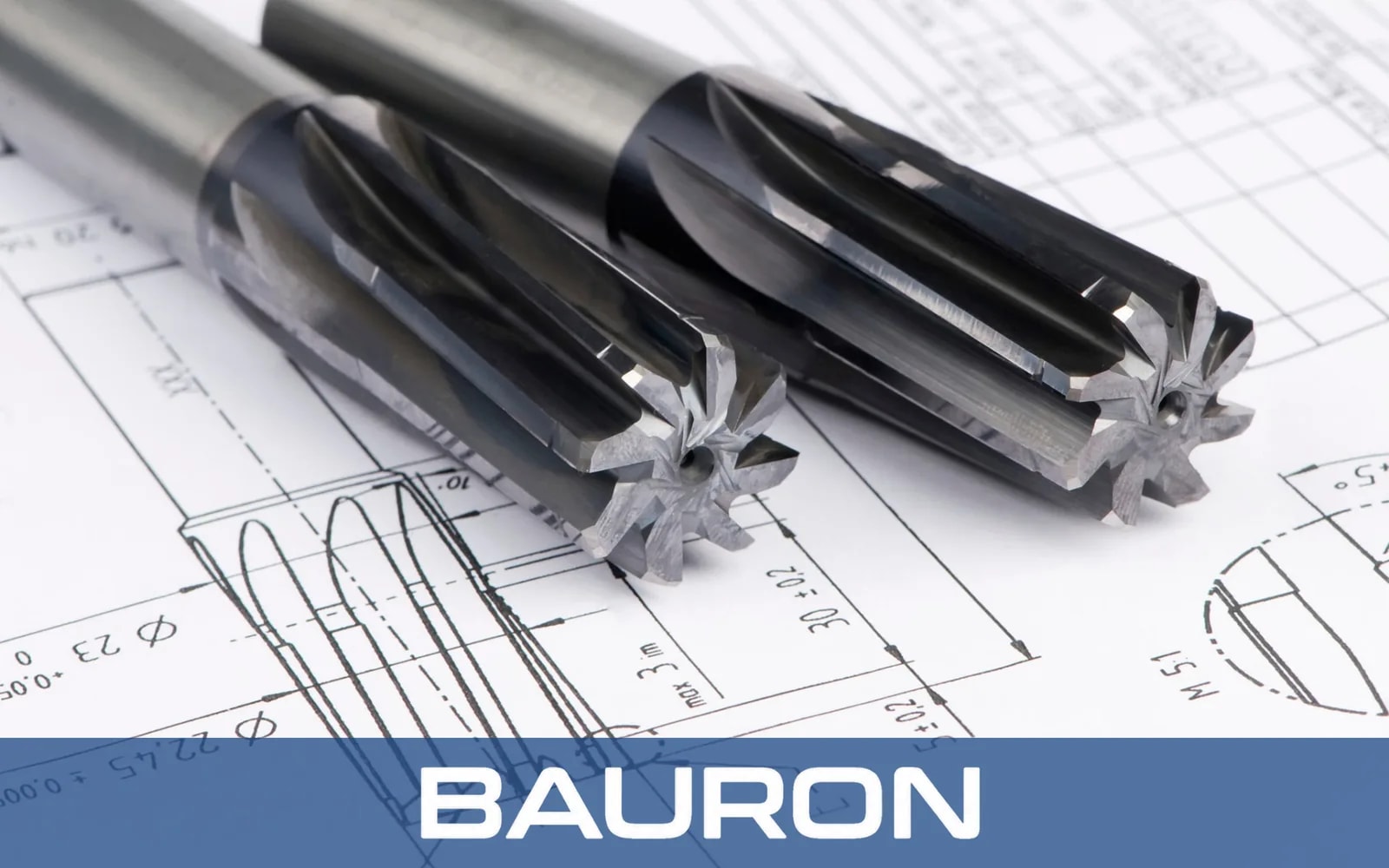

- Sonderreibahlen: Reiben Bohrungen auf Sonderdurchmesser oder enge Toleranzen wie H7 fertig.
- Sondergewindebohrer: Erzeugen Gewinde mit Sondersteigung, Sonderprofil oder Sondergröße – in schneidender oder furchender Ausführung.
- Sonder-Profilfräser: Bearbeiten Schwalbenschwanzführungen, T-Nuten, Hinterschnitte und andere Formen, die Standardwerkzeuge nicht erreichen.
Vorteile von Sonderwerkzeugen und wann sie sinnvoll sind
Das richtige Sonderwerkzeug verbessert mehr als nur einen einzelnen Arbeitsgang. Es kann Produktivität, Qualität und Konstanz über eine gesamte Fertigungsserie hinweg steigern.
Die wichtigsten Vorteile von CNC-Sonderwerkzeugen:
- Weniger Arbeitsgänge und Werkzeugwechsel: Ein Werkzeug übernimmt die Arbeit mehrerer und reduziert so Spindelstillstandszeiten und Positionierfehler.
- Kürzere Zykluszeiten: Wird ein Formelement in einem Durchgang bearbeitet, spart das bei jedem Teil Zeit – und die Einsparung vervielfacht sich über die gesamte Serie.
- Gleichbleibende Maße: Die Qualitätskontrolle wird einfacher: Wenn ein Werkzeug das gesamte Formelement erzeugt, bleiben dessen Maße von Teil zu Teil gleich.

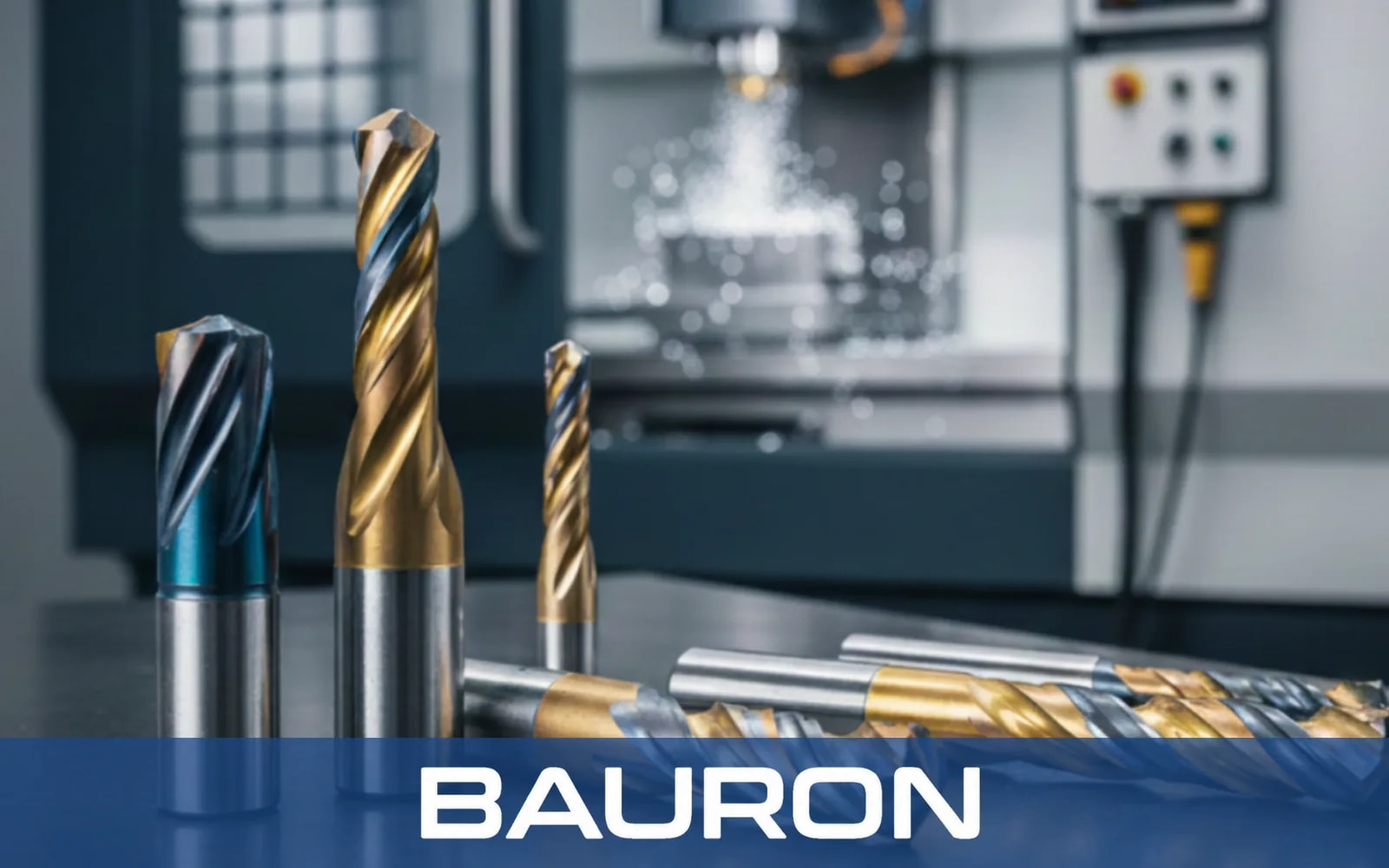

- Längere Standzeit in harten Werkstoffen: Spezielle Werkzeuggeometrien und Beschichtungen beherrschen Wärme, Verschleiß und Spanfluss in Titan, Inconel und gehärtetem Stahl.
- Bessere Oberflächengüte: Optimierte Spannutgeometrie und Drallwinkel reduzieren Vibrationen und Rattern.
- Niedrigere Kosten pro Teil: Eingesparte Maschinenzeit und weniger Ausschuss gleichen den höheren Werkzeugpreis häufig aus.
Sonder- und Standardwerkzeuge im Vergleich
| Kriterium | Standardwerkzeug | Sonderwerkzeug |
|---|---|---|
| Auslegungsgrundlage | Allgemeiner Einsatz für viele Bauteile | Ein bestimmtes Formelement eines Bauteils |
| Geometrie | Katalogabmessungen und -profile | Frei wählbarer Durchmesser, Länge, Stufe oder Profil |
| Verfügbarkeit | Meist ab Lager | Auftragsfertigung |
| Preis pro Werkzeug | Niedriger | Höher |
| Kosten pro Teil | Können durch zusätzliche Arbeitsgänge steigen | In der Wiederholfertigung oft niedriger |
| Geeignet für | Gängige Formelemente und Prototypen | Komplexe Formelemente, harte Werkstoffe, Wiederholaufträge |
Wann sollten Sie ein Sonderwerkzeug einsetzen?
Sonderwerkzeuge kommen in folgenden Fällen in Betracht:
- Ein Formelement erfordert drei oder mehr Standardwerkzeuge bis zur Fertigbearbeitung.
- Der Auftrag wiederholt sich häufig oder läuft in hohen Stückzahlen.
- Das Bauteil weist ein Profil, eine Stufe oder einen Hinterschnitt auf, zu dem kein Katalogwerkzeug passt.
- Standardwerkzeuge verschleißen in Ihrem Werkstoff schnell.
- Bei jedem Durchlauf tritt dasselbe Problem mit Rattern, Oberfläche oder Maßdrift auf.
Standardwerkzeuge bleiben die bessere Wahl für Prototypen mit sich ändernder Konstruktion, sehr kleine Serien und gängige Formelemente, die die Vorgaben für Toleranz und Zykluszeit bereits erfüllen.
Wann sollten Sie ein Standardwerkzeug einsetzen?
Ein Sonderwerkzeug ist nicht immer die richtige Antwort. Standardwerkzeuge sind in folgenden Fällen in der Regel die bessere Wahl:
- Das Bauteil ist ein Prototyp, oder seine Konstruktion ändert sich noch.
- Es handelt sich um eine Einzelanfertigung oder eine sehr kleine Serie, die Konstruktionskosten und Lieferzeit nicht wieder hereinholen kann.
- Das Formelement ist allgemein üblich, etwa eine Standardbohrung, eine Nut oder eine Tasche.
- Ein Standardwerkzeug erfüllt Ihre Vorgaben für Toleranz, Oberfläche und Zykluszeit bereits.
- Sie benötigen das Werkzeug sofort und können nicht auf eine Auftragsfertigung warten.
So fertigt Bauron Sonderwerkzeuge aus Hartmetall
Bauron macht aus Ihrer Zeichnung in fünf Schritten ein produktionsreifes Werkzeug:
- ZeichnungsprüfungUnsere Ingenieure prüfen Ihre STEP-, DXF- oder PDF-Dateien auf Machbarkeit.
- Geometrie und MetallurgieHartmetallsubstrat, Drallwinkel und PVD-Beschichtung werden auf Ihren Werkstoff und Ihre Maschine optimiert.
- PräzisionsschleifenDie Werkzeuge werden auf mehrachsigen CNC-Schleifzentren mit prozessintegrierter Messtechnik geschliffen.
- Prüfung und ZertifizierungJedes Werkzeug wird optisch und per CMM geprüft – mit Werkstoffzeugnissen, Konformitätszertifikat und vollständiger Rückverfolgbarkeit.
- AnwendungsunterstützungUnsere Ingenieure helfen bei der Optimierung der Schnittwerte, prüfen CAM-Werkzeugbahnen und lösen Ratterprobleme.
Bauron ist nach ISO 9001:2015 zertifiziert, hat keine Mindestbestellmenge und unterstützt alles vom einzelnen Prototypwerkzeug bis zur Großserienfertigung.
Das richtige Sonderwerkzeug für Ihre Anwendung
Ein Sonderwerkzeug ist die kluge Wahl, wenn Standardwerkzeuge zusätzliche Arbeitsgänge verursachen, zu schnell verschleißen oder Ihre Toleranz nicht halten können. Vom Sonder-Schaftfräser bis zum Kombinationsbohrer oder Gewindebohrer für Sondergewinde: Gezielt ausgelegte CNC-Sonderwerkzeuge können Zykluszeiten verkürzen, die Konstanz verbessern und Ihre Kosten pro Teil senken. Für Prototypen und gängige Formelemente sind Standardwerkzeuge weiterhin sinnvoll – und der richtige Partner sagt Ihnen, welche Lösung Sie benötigen.
Sie haben ein Formelement, an dem Standardwerkzeuge scheitern? Senden Sie Ihre Bauteilzeichnung an die Ingenieure von Bauron – für eine Machbarkeitsprüfung und ein Angebot für Sonderwerkzeuge. Starten Sie noch heute: Angebot einholen oder Ingenieur kontaktieren.
