Nutenkonfiguration
Geradnuten eignen sich für allgemeine Durchgangs- und ununterbrochene Bohrungen. Linksspirale Nuten mit Rechtsschnitt drücken Späne nach vorne und verhindern das Einhaken über Keilnuten oder Querbohrungen.
CNC-Reibtechnik-Leitfaden
CNC-Reibahlen-Konstruktionsleitfaden: Sub-Mikrometer-Präzision für hochgenaue Bohrungsbearbeitung
Dieser technische Leitfaden wendet die Kernprinzipien der Werkzeugkonstruktion auf Reibahlengeometrie, Nutenteilung, Anfaswinkel und die kundenspezifische Entwicklung von Hochleistungs-CNC-Reibahlen an.
Technischer Überblick
Prinzipien der Hochleistungs-Reibwerkzeug-Konstruktion
Die Optimierung des Reibahlendesigns ist essenziell für präzise Bohrungsrundheit, strenge Maßtoleranzen von H7 oder enger und spiegelglatte Oberflächengüten. Reiben ist ein Präzisions-Schlichtprozess, der dünne Materialschichten aus vorgebohrten Bohrungen abträgt. Effektive Sonderreibahlen balancieren Schneidenzahl, Fasenbreite, ungleiche Teilung und Spanabfuhrrichtung, um Rattern und Bohrungsmaßfehler zu vermeiden.
Kerngeometrie
Grundlegende Parameter im CNC-Reibahlen-Design
Ungleiche Nutenteilung
Variable Winkelabstände zwischen den Schneiden unterbrechen harmonische Resonanz, eliminieren Rattermarken und unterstützen die echte Rundheit.
Anfaswinkel & Sekundärfase
Bei einer Maschinenreibahle übernimmt ein 45°-Primäranfaswinkel den Materialabtrag, während eine Sekundärfase oder ein Radius den Übergang glättet und hohe Oberflächengüten unterstützt.
Fasenbreite & Rückverjüngung
Schmale kreisförmige Führungsfasen reduzieren die Schnittreibung entlang der Bohrungswand. Eine leichte Rückverjüngung verhindert Klemmen und Riefen beim Werkzeugrückzug.
Werkstückwerkstoffe
Anpassung der Reibahlengeometrien an Werkstückmaterialien
Aluminium & Leichtlegierungen
Verwenden Sie scharfe Schneidkanten, hohe positive Spanwinkel, polierte Nutenkanäle und DLC- oder ZrN-Beschichtungen, um Materialverklebung und Aufbauschneidenbildung zu verhindern.
Edelstahl & Warmfeste Stähle
Feinstkorn-Vollhartmetall-Substrate, linksspirale Nuten, schmale Führungsfasen und warmfeste AlTiN- oder nACo-Beschichtungen unterstützen diese anspruchsvollen Werkstoffe.
Gehärtete Stähle & Gusseisen
Geradnuten mit negativer Spanwinkelpräparation und ultrafein mikroverrundeten Schneidkanten bewältigen hohe Härten ohne Schneidkanten-Mikroausbrüche.
Abrasive Verbundwerkstoffe & Kunststoffe
Diamantbeschichtete PKD- oder Feinstkorn-Hartmetall-Reibahlen mit hohen Freiwinkeln widerstehen schnellem Durchmesserverschleiß, weil diese CNC-Werkzeugwerkstoffe ihre Schneide gegenüber abrasiven Füllstoffen behalten.
Kundenspezifische Fertigung
Präzisions-Bohrungsbearbeitung mit kundenspezifischen Reibahlen
Standard-Reibahlen sind auf grundlegende Dezimalmaße und Standardtoleranzen beschränkt. Spezialisierte Reibahlen, gefertigt als individuelle Zerspanungswerkzeuge, können anwendungsspezifische Produktionsanforderungen erfüllen.
Mehrdurchmesser-Stufenreiben
Die Kombination von Bohrungsmaßbearbeitung, Anfasen und Stirnschlichten in einem Durchgang kann die Zykluszeiten verkürzen.
Maßgeschneiderte Bohrungstoleranzen
Kundenspezifische Reibahlen können auf exakte Sub-Mikrometer-Durchmesser geschliffen werden, wie z. B. +0,005 mm / −0,000 mm, für spezifische Lagerpassungen oder Passstiftausrichtungen.
Innere Kühlmittel-Durchflussnuten
Helikale innere Kühlmittelzufuhr spült Mikrospäne sanft aus, verlängert die Werkzeugstandzeit und bewahrt die Bohrungs-Mikrooberflächengüte.
Reibahlentypen
CNC-Reibwerkzeuge nach Kategorie
Bauron fertigt ein vollständiges Sortiment an Reibgeometrien, gruppiert nach Anwendung. Jedes Kategoriediagramm ist mit den spezifischen Reibahlentypen gepaart, die es enthält.

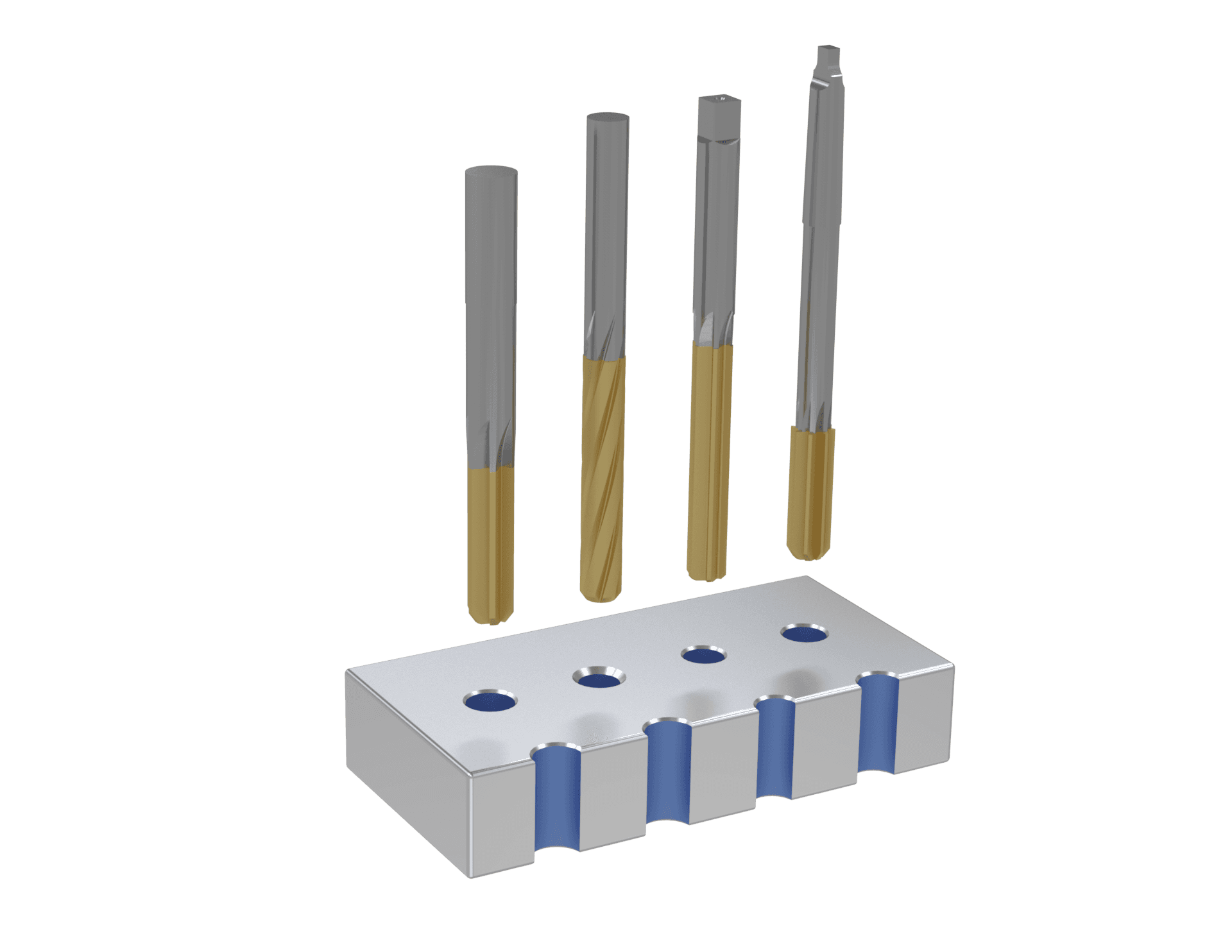

A. Universal-Reibahlen
Präzise Bohrungsbearbeitung für Hand- und Maschinenreiboperationen.
- Geradnut-Reibahlen — Bohrungsbearbeitung in harten oder spröden Werkstoffen
- Einspann-Reibahlen — hohe Genauigkeit bei allgemeinen Reiboperationen
- Handreibahlen — manuelle Anwendungen mit präziser Endbearbeitung
- Maschinenreibahlen — automatisierte Bearbeitungen mit hoher Genauigkeit

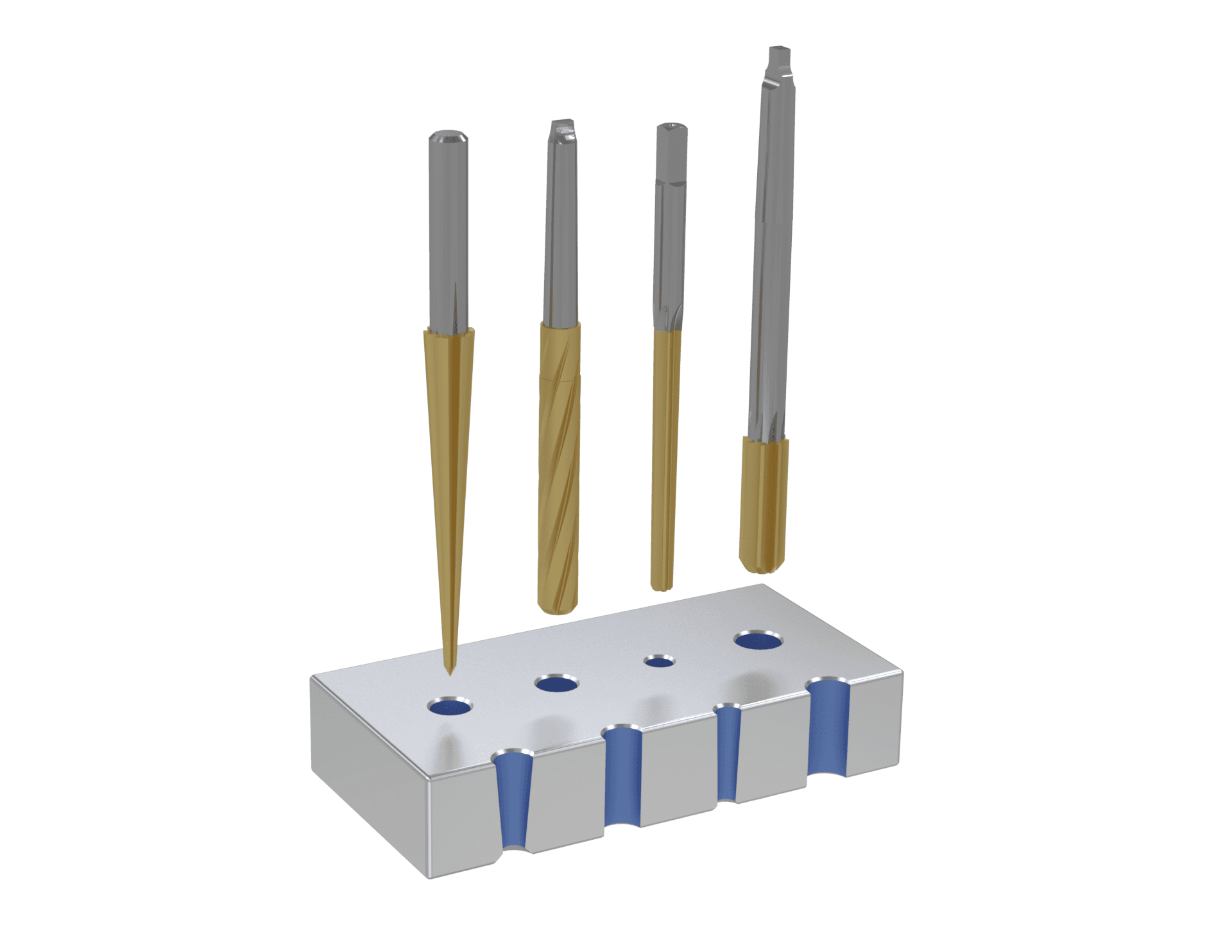

B. Kegel- & Stiftreibahlen
Präzisionsgeometrien für Kegelbohrungen und enge Stiftpassungen.
- Kegelreibahlen — erstellen oder bearbeiten Kegelbohrungen präzise
- Kegelschaft-Reibahlen — Kegelschaft für Maschinen mit Kegelaufnahmen
- Kegelstift-Reibahlen — Kegelstiftbohrungen mit engen Toleranzen
- Morsekegel-Reibahlen — Bearbeitung von Morsekegeln in Werkzeugmaschinen

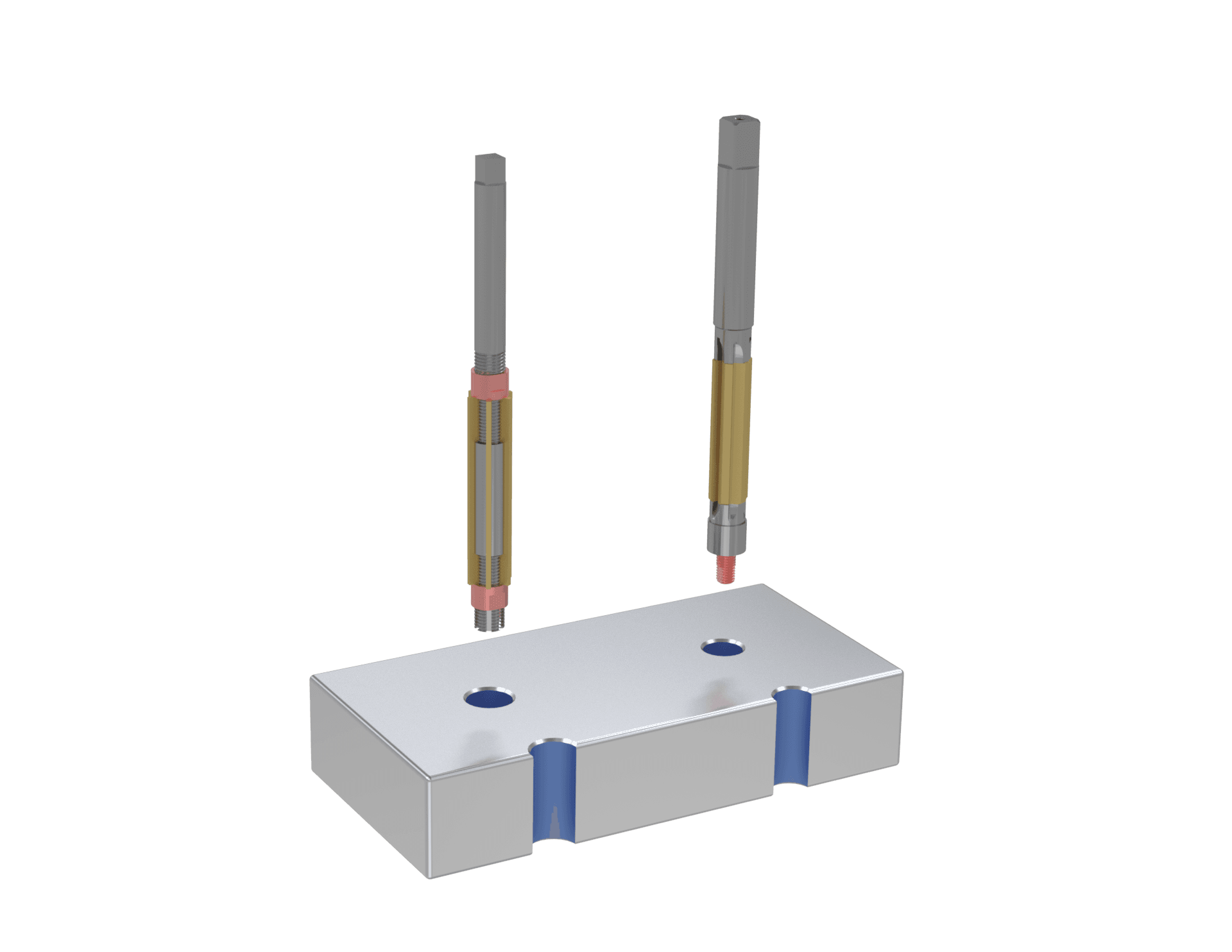

C. Verstellbare & Expansions-Reibahlen
Durchmesserflexible Reibahlen für enge Toleranzen und verschlissene Bohrungen.
- Verstellbare Reibahlen — leichte Durchmesseranpassungen für enge Toleranzen
- Expansions-Reibahlen — leichte Durchmesservergrößerungen für verschlissene Bohrungen

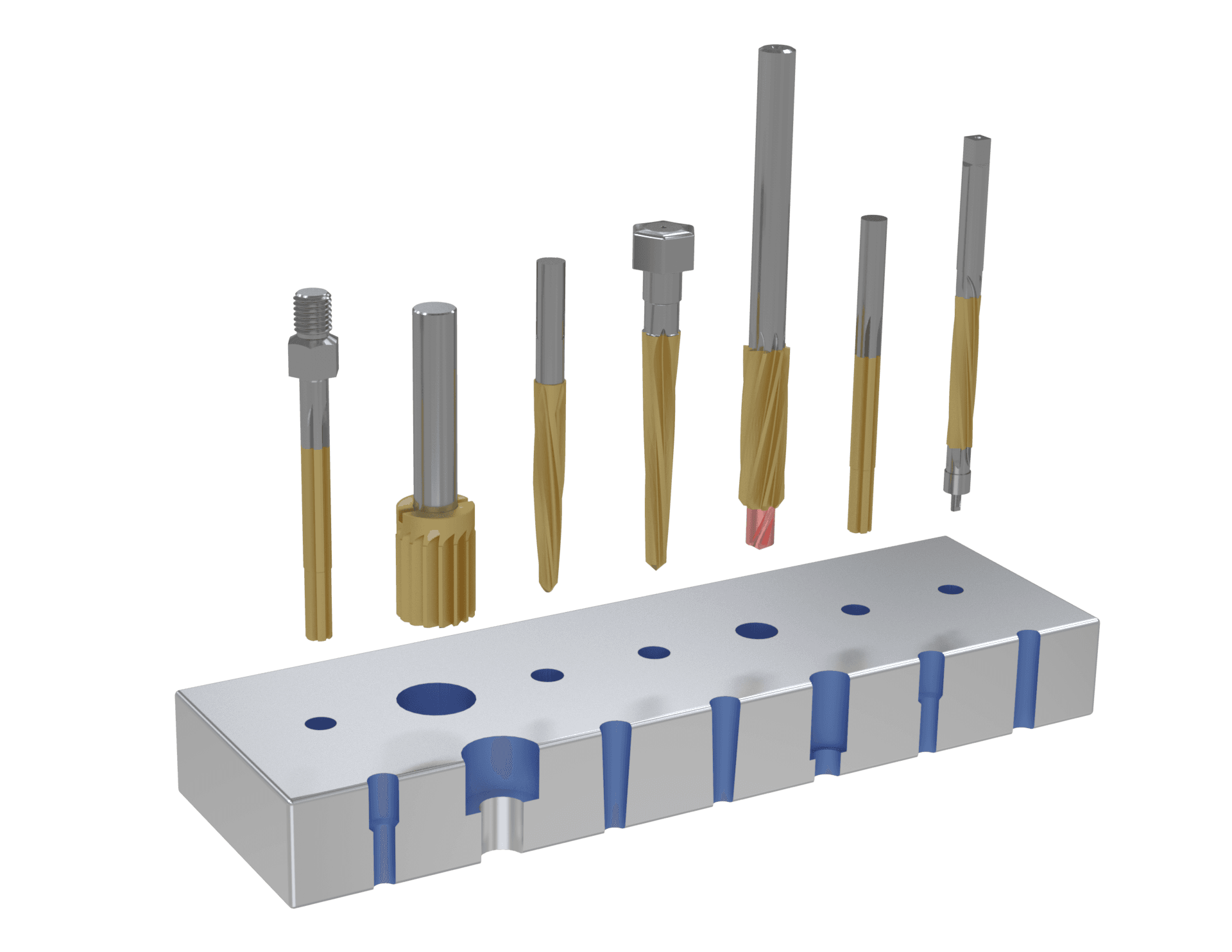

D. Spezial-Reibahlen
Zweckgebaute Reibahlen für Mehrdurchmesser-, Struktur- und Industrieanwendungen.
- Stufenreibahlen — Mehrdurchmesser-Bohrungen mit Präzision
- Kammerreibahlen — Bearbeitung von Patronenlagern und Kammerbauteilen
- Hülsenreibahlen — effizientes Reiben größerer Bohrungen
- Brückenreibahlen — Brückenstifte und Strukturanwendungen
- Automobil-Reibahlen — schwere Automobil- und Schienenanwendungen
- Kombinationsreibahlen — mehrere Operationen in einem Werkzeug
- Geführte Reibahlen — zusätzliche Führung für Ausrichtung und Präzision
Schaftoptionen
Schaft- & Werkzeugausführungsoptionen
Jede Bauron Reibahle kann mit der Schaftschnittstelle hergestellt werden, die am besten zu Ihrer Maschine und Aufnahme passt. Jeder Schafttyp wird mit seiner Aufnahme und seinen besten Einsatzgebieten dargestellt.
Zylinderschaft
- Profil: gleichmäßige zylindrische Form
- Aufnahme: eingespannt in Spannzangenfutter oder Bohrfutter
- Ideal für: Universalwerkzeuge wie Bohrer und Schaftfräser
Weldon-Schaft
- Profil: zylindrisch mit einer eingefrästen Fläche am Schaft
- Aufnahme: Stellschrauben in einer Seitenklemmaufnahme
- Ideal für: Werkzeuge, die hohes Drehmoment und sichere Klemmung erfordern
Doppel-Weldon-Schaft
- Profil: wie ein Weldon-Schaft, aber mit zwei Abflachungen
- Aufnahme: verbesserte Klemmung in Seitenklemmaufnahmen
- Ideal für: Hochpräzisions- oder Hochdrehmoment-Bearbeitungen
Gewindeschaft
- Profil: zylindrischer Schaft mit Gewinde am Ende
- Aufnahme: eingeschraubt in Werkzeugaufnahmen oder Verlängerungen
- Ideal für: Gewinde- und Reibahlenanwendungen

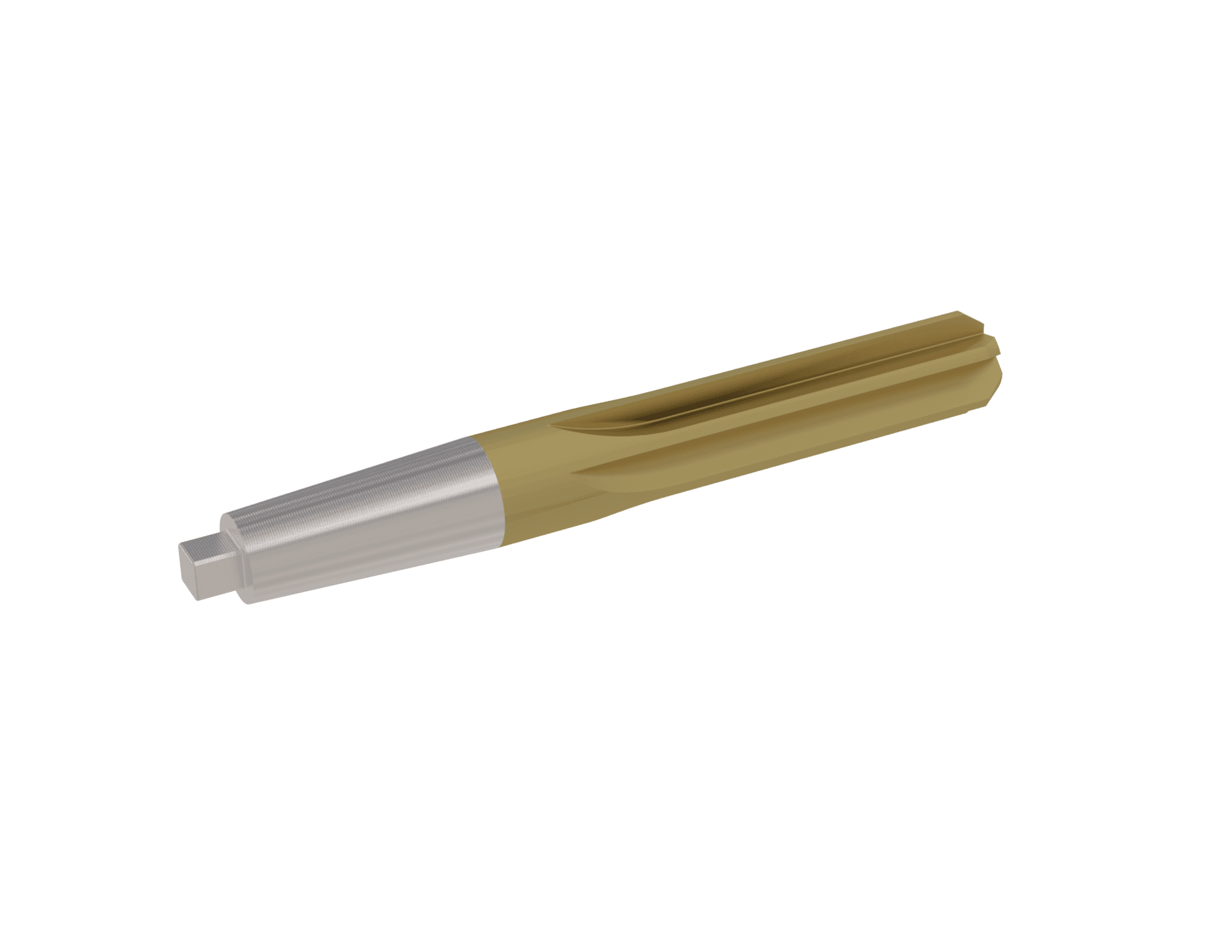

Kegelschaft
- Profil: konisch / kegelförmig (z. B. Morsekegel)
- Aufnahme: passt in passende Kegelhülsen oder Spindeln
- Ideal für: Maschinen mit Kegelaufnahmen

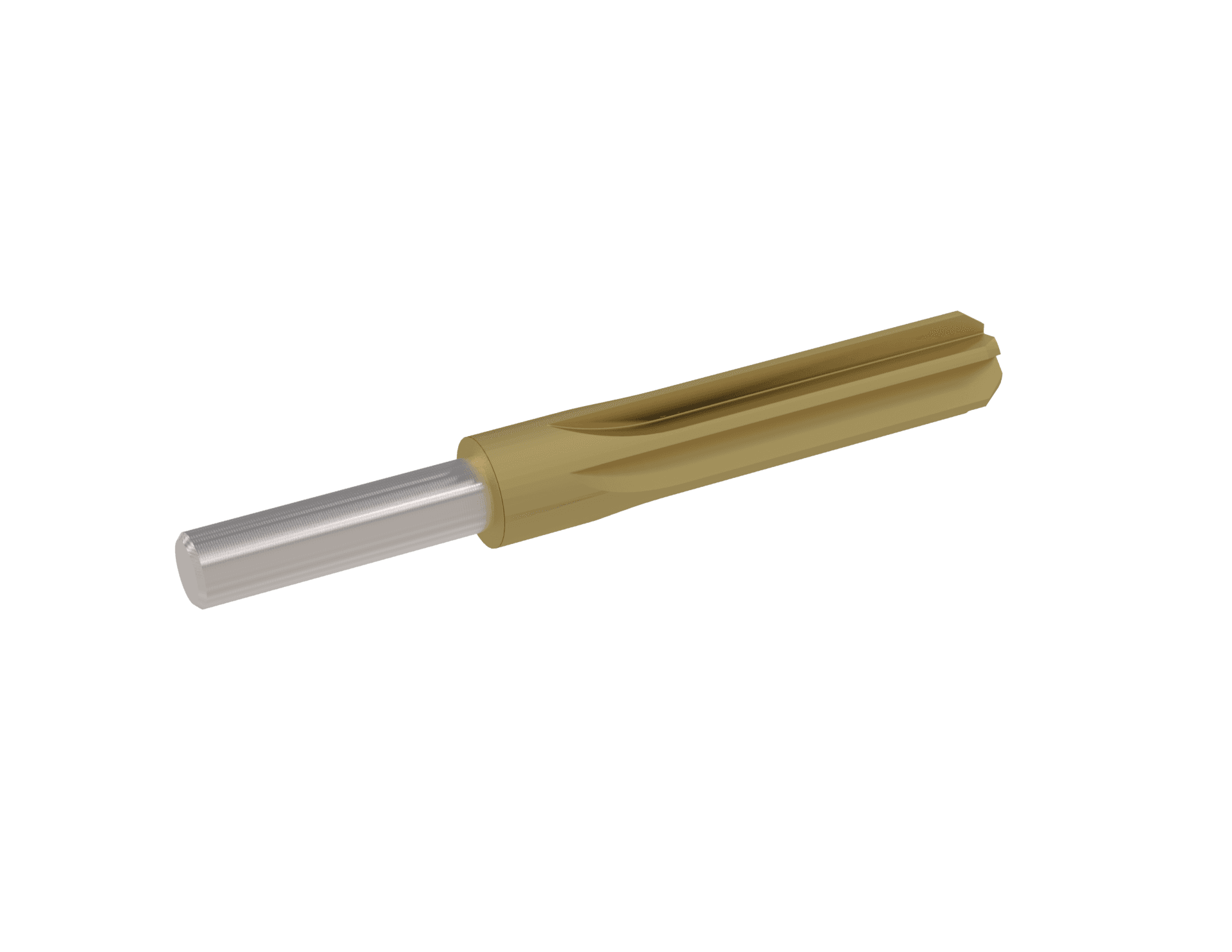

Reduzierter Schaft
- Profil: Schaftdurchmesser kleiner als der Schneiddurchmesser
- Aufnahme: Standard-Spannzangen oder Futter
- Ideal für: wenn der Werkzeugdurchmesser die Futterkapazität übersteigt
Technische Fragen
Häufig gestellte Fragen
Warum wird ungleiche Nutenteilung im Reibahlen-Design verwendet?
Ungleiche Nutenteilung unterbricht harmonische Schnittfrequenzen bei Hochgeschwindigkeitsrotation. Dies verhindert Ratterschwingungen und unterstützt echte Kreisförmigkeit und glatte Oberflächengüten in Präzisionsbohrungen.
Welche Vorteile bieten kundenspezifische Reibahlen gegenüber Standardgrößen?
Kundenspezifische Reibahlen ermöglichen exakte Nicht-Standard-Durchmesser, kundenspezifische Stufenübergänge, individuelle Anfaswinkel und spezialisierte Halsauskragungen, angepasst an Werkstückwerkstoff und Zeichnungsvorgaben.
Kann Bauron kundenspezifische Reibahlen nach 3D-CAD-Modellen fertigen?
Ja. Das Engineering-Team von Bauron Precision Tools fertigt Vollhartmetall-, HSS-Co-, Expansions- und Stufenreibahlen direkt nach technischen Zeichnungen.
Welche Beschichtung wird für CNC-Reibahlen bei Titan in der Luft- und Raumfahrt empfohlen?
AlTiN- und nACo-Nanokomposit-PVD-Beschichtungen bieten thermische Stabilität und Schmierfähigkeit und schützen die Reibahlen-Schneidkanten vor Hitze und Reibung bei der Titan-Bohrungsbearbeitung.
Anwendungsunterstützung
Mit Bauron an kundenspezifischen Reiblösungen zusammenarbeiten
Suchen Sie hochpräzise CNC-Reibahlen, Stufenreibahlen-Geometrien oder Sub-Mikrometer-Bohrungsschlichtlösungen für Ihre Werkstatt? Konsultieren Sie einen Bauron Anwendungsingenieur.
Von den Anwendungsdetails zum fertigungsreifen Werkzeug.
Bauron arbeitet mit Herstellern zusammen, um Werkzeuggeometrie, Substrat, Beschichtung, Reichweite, Maschinenbedingungen und Fertigungsanforderungen für Standard- und Sonder-CNC-Werkzeuge zu prüfen.
