Erstausrichtung
Die glatte Frontführung tritt in die Vorbohrung ein und stellt die konzentrische Ausrichtung her.

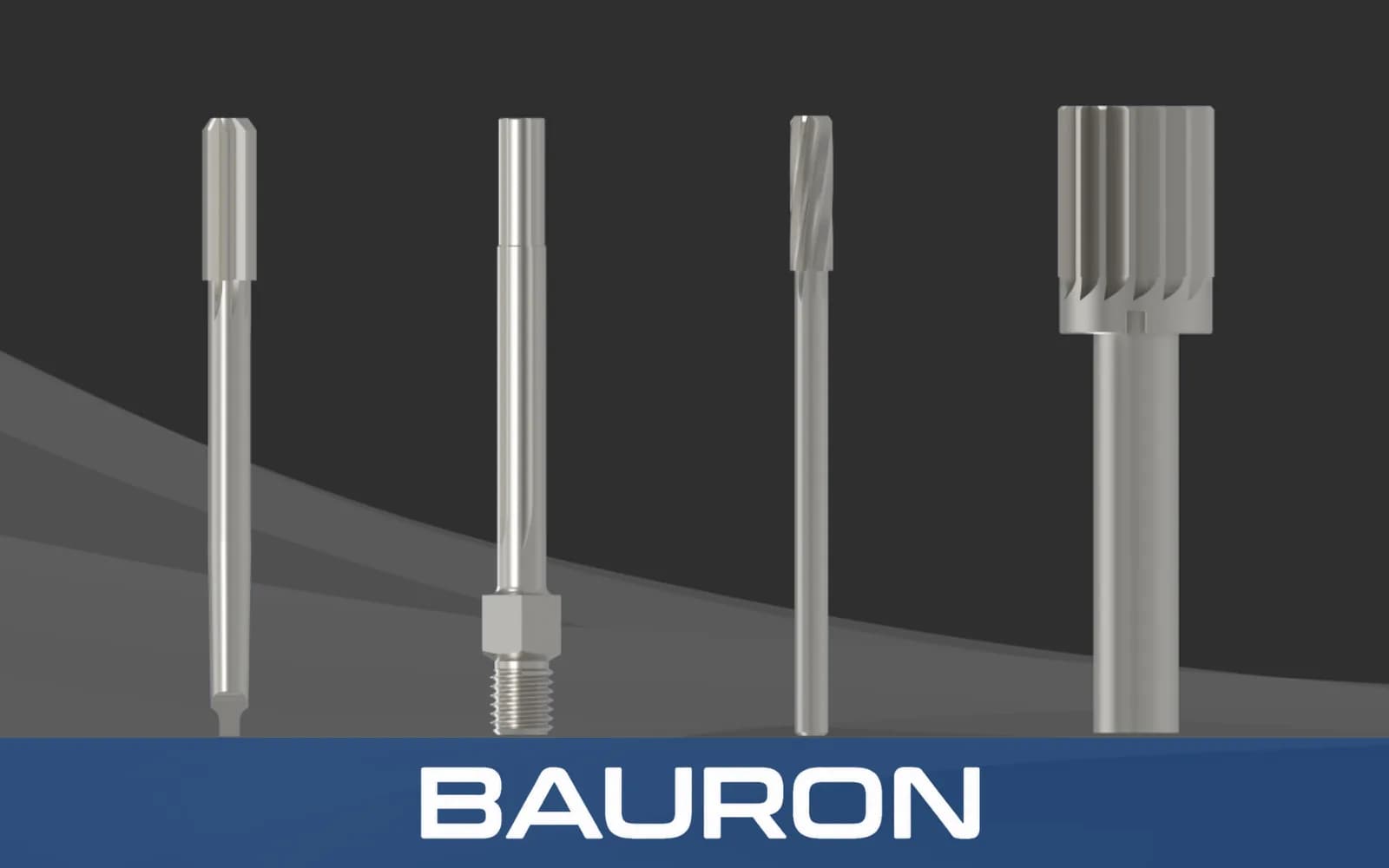

Reibahlen / Geführte Bohrungsschlicht-Werkzeuge
Führungsreibahlen
Was sind geführte Reibahlen und wie funktionieren sie?
Geführte Reibahlen weiten bestehende Bohrungen auf und folgen dabei der ursprünglichen Bohrungsachse. Eine glatte, nichtschneidende Führung vor dem Schneidabschnitt zentriert sich in der Vorbohrung und hilft, Winkelabweichungen in tiefen oder Tandembohrungen zu kontrollieren.
Geführter Eingriff
Die Führung folgt der ursprünglichen Mittellinie, während der Schneidabschnitt vorrückt.
Progressives Scheren
Mehrere Schneidkanten tragen Material ab, um den endgültigen Durchmesser zu erzeugen.
Kontrollierte Spanabfuhr
Nuten transportieren Späne ab, während die Führung einen geraden Schneidweg unterstützt.
Hauptmerkmale und Vorteile von geführten Reibahlen
Frontführungspilot
Zentriert sich in der bestehenden Bohrung und hilft, exzentrisches Schneiden zu verhindern.
Genutete Schneidgeometrie
Bietet Schneidkanten und Raum für die Spanabfuhr.
Verstellbare Schneidenoptionen
Langpilot-verstellbare Handreibahlen unterstützen individuelle manuelle Dimensionierung von Tandembuchsen.
Steifer Kern
Hilft, Durchbiegung beim Überbrücken getrennter Tandembohrungen zu begrenzen.
Präzisionsführungsfasen
Unterstützen enge Maßtoleranzen für Presspassungen.
Angefaste Übergänge
Unterstützen einen sanften Übergang von der Führung in den Schneidabschnitt.
Spezifikationen der geführten Reibahlen
| Spezifikation | Bereich / Details |
|---|---|
| Schneiddurchmesser | 1/8" bis 2"; Standard- und metrische Größen verfügbar |
| Führungsdurchmesser | Individuell geschliffen, passend zur bestehenden Bohrung |
| Nutentyp | Gerade oder Spiralnuten |
| Schafttyp | Zylindrisch, Morsekegel oder Vierkantende |
| Toleranz | Präzisionsgeschliffen auf Standard-H7 oder spezifizierte OEM-Maße |
| Werkzeugformat | Feststehender Körper oder verstellbare Schneiden |
Verfügbare Materialien und Beschichtungen für geführte Reibahlen
| Werkstoff / Beschichtung | Geeignet für | Wesentlicher Vorteil |
|---|---|---|
| HSS (Schnellarbeitsstahl) | Baustahl, Aluminium und manuelle Buchsenreparatur. | Ein wirtschaftliches, zähes Substrat für manuelle Ausrichtungsbelastungen. |
| Vollhartmetall | Hochvolumige CNC-Produktion und harte Legierungen. | Bietet Steifigkeit zur Begrenzung der Durchbiegung bei langen Führungslängen. |
| TiCN-Beschichtung | Klebende oder abrasive Werkstückmaterialien. | Reduziert Reibung an der Führungsfläche und den Schneidkanten. |
HSS bietet Zähigkeit für allgemeine und manuelle Arbeiten, Vollhartmetall fügt Steifigkeit für lange Führungen und Serienproduktion hinzu, und TiCN kann die Reibung bei klebenden oder abrasiven Materialien reduzieren.
Welche Maschinen und Werkzeuge verwenden geführte Reibahlen?
Manuelle Windeisen
Treiben Vierkantschaft-Ausführungen für kontrolliertes Handreiben von Kfz-Buchsen an.
CNC-Bearbeitungszentren
Verwenden steife Aufnahmen für automatisiertes konzentrisches Bohrungsschlichten.
Radialbohrmaschinen
Liefern vertikale Antriebskraft für große geführte Reiboperationen und für Aufsteckreibahlen an Bohrungen mit großem Durchmesser.
Anwendungen und Industrien für geführte Reibahlen
Tandembohrungsausrichtung
Hält eine gemeinsame Achse über zwei getrennte Bohrungen in Lagergehäusen aufrecht.
Tiefbohrungsschlichten
Hilft, das Verlaufen des Werkzeugs in tiefen Bohrungen zu verhindern.
Ventilführungsdimensionierung
Reibt Ventilführungen in Zylinderköpfen auf das spezifizierte Schaftspiel in der Automobilfertigung.
Befestigungsvorbereitung
Dimensioniert eine konzentrische Bohrung vor einer nachfolgenden Gewindereib- oder Gewindeschneidoperation.
Achsschenkelbolzen-Buchsenpassung
Schlichten von Lenkschenkel-Buchsen für die Fahrwerkskinematik.
Häufig gestellte Fragen zu geführten Reibahlen
Was ist der Unterschied zwischen einer geführten Reibahle und einer Standard-Maschinenreibahle?
Eine Spannfutter-Reibahle beginnt mit einer kurzen Fase vor ihren Schneidnuten. Eine geführte Reibahle hat zusätzlich einen glatten, nichtschneidenden Frontzylinder, der auf die bestehende Bohrung abgestimmt ist, sodass der Schneidabschnitt der ursprünglichen Achse folgt.
Sind Langpilot-verstellbare Handreibahlen für den Maschineneinsatz geeignet?
Nein. Für Langpilot-verstellbare Handreibahlen wird die manuelle Bedienung mit einem T-Griff-Windeisen empfohlen, da maschinelle Kraft die verstellbaren Schneiden beschädigen kann. Für maschinelle Arbeiten ist eine massive geführte Maschinenreibahle die richtige Wahl.
Wie unterstützt eine geführte Reibahle eine Gewindereiboperation?
Sie dimensioniert und richtet die Bohrung vor einem nachfolgenden Gewindereib- oder Gewindeschneidwerkzeug aus, damit das spätere Gewindewerkzeug gleichmäßig über den Bohrungsumfang schneidet.
Kann ich eine geführte Reibahle ohne Vorbohrung verwenden?
Nein. Die Führung ist ein nichtschneidender Leitteil und benötigt eine bestehende Bohrung oder verschlissene Buchse, die zu ihrem Durchmesser passt.
Kann Bauron kundenspezifische Führungsmaße fertigen?
Wie bei seinen anderen Sonderreibahlen kann Bauron die Führung passend zur bestehenden Bohrung schleifen und den Schneiddurchmesser auf die spezifizierte Endtoleranz einstellen.
Gemeinsame Engineering-Ressource
Konstruktions- und Ingenieurunterstützung
Die Konstruktions- und Ingenieurunterstützung von Bauron Precision Tools umfasst kundenspezifische Führungsdurchmesser, Schneiddurchmesser, Nutengeometrien, Beschichtungen, Schäfte und Toleranzen. Teilen Sie den Bohrungsaufbau und die Anwendungsanforderungen für eine technische Prüfung mit.
