Eine Kegelschaft-Reibahle ist ein steifes Schlichtwerkzeug zum Aufweiten und Dimensionieren vorgebohrter Bohrungen. Ein Morsekegelschaft sitzt direkt in einer passenden Spindel oder Aufnahme und reduziert die Anzahl der Schnittstellen im Vergleich zu einem im Spannfutter montierten Zylinderschaft.
Der Kegelschaft sitzt in der passenden Maschinenaufnahme und erzeugt eine selbsthaltende Reibschlussverbindung. Eine verschlissene oder beschädigte Aufnahme kann vor dem Einsetzen mit einem Morsekegel-Werkzeug zur Fertigbearbeitung instand gesetzt werden.
Die angefaste Schneidspitze führt die Reibahle in die Vorbohrung.
Die Direktmontage unterstützt die Drehmomentübertragung und begrenzt das Durchrutschen, wenn Kegel und Aufnahme sauber und korrekt eingesetzt sind.
Gerade oder spiralförmige Nuten transportieren Späne, während die Schneidkanten die Bohrung dimensionieren und schlichten.

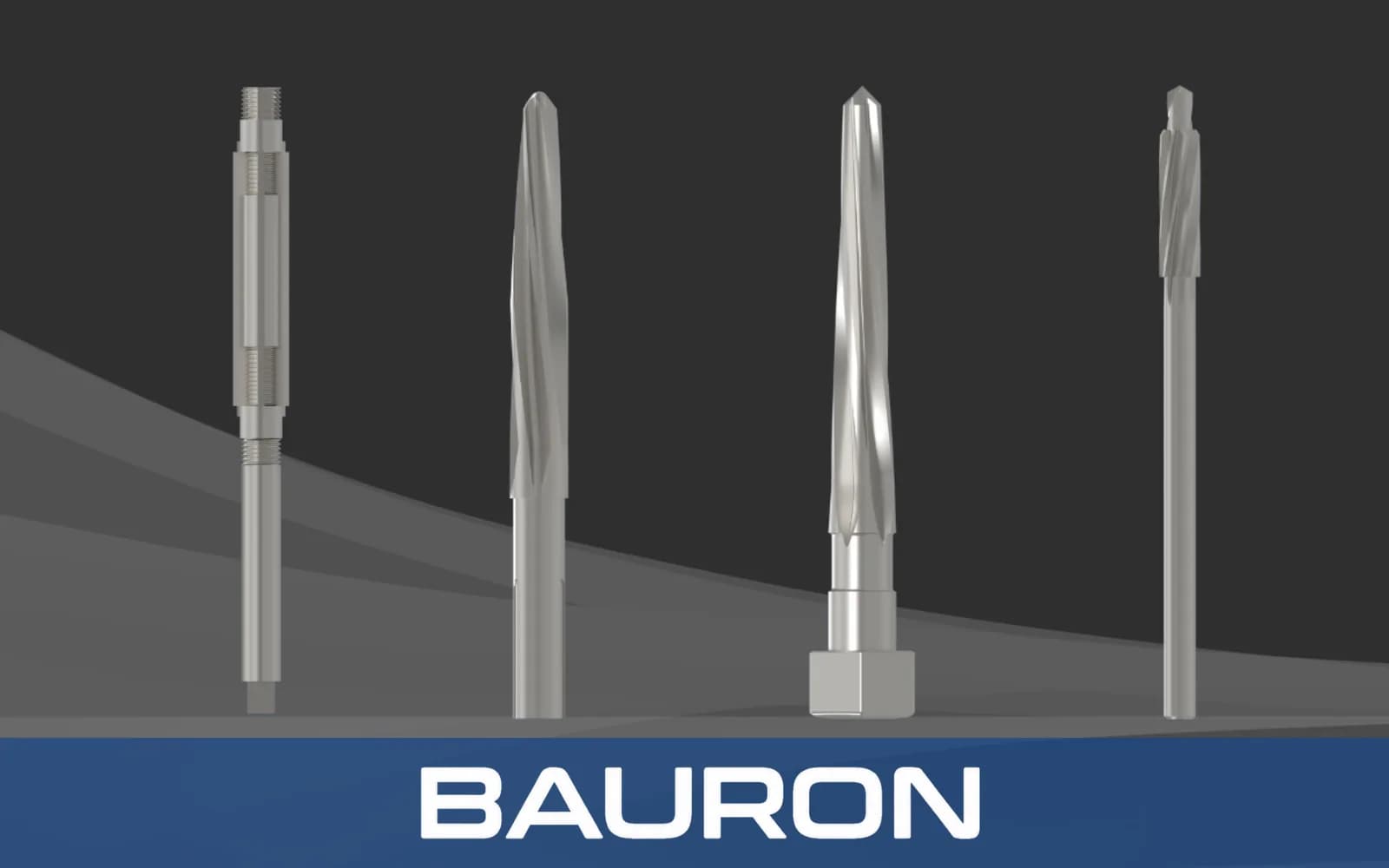

Montiert direkt in einer kompatiblen Spindel oder Aufnahme zur Unterstützung von Konzentrizität und Drehmomentübertragung. Nur der Schaft ist konisch; kegelige Bohrungen erfordern eine Kegelreibahle für Metall.
Bietet Steifigkeit zur Begrenzung der Durchbiegung beim maschinellen Reiben.
Bietet eine Anlagefläche für den Austreibkeil und kann den Maschinenantrieb je nach Aufnahmedesign unterstützen.
Gerade, Rechtsspirale und Linksspirale adressieren verschiedene Bohrungs- und Spanflussanforderungen.
Unterstützen Maßkontrolle und Innenflächenschlichten.

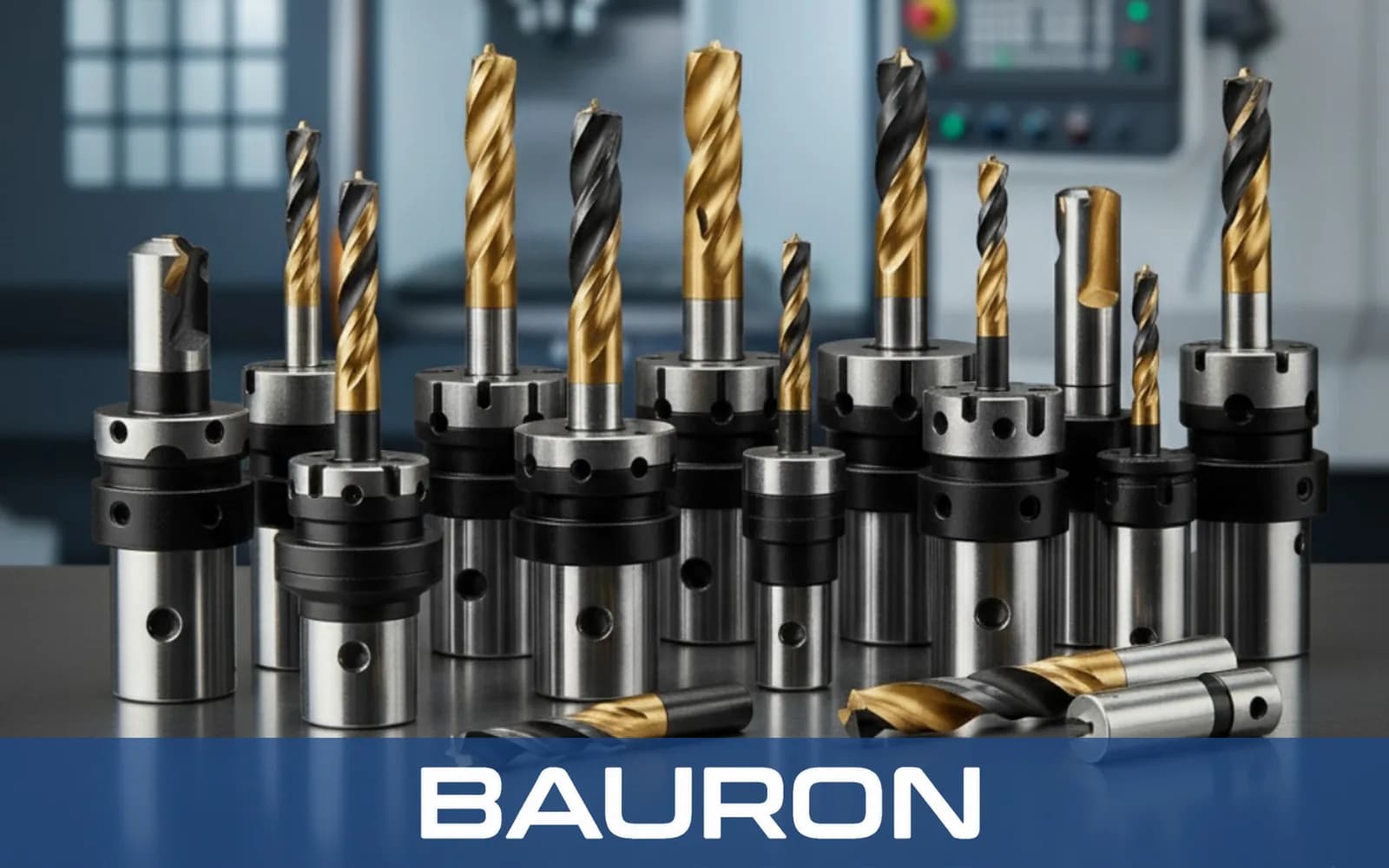

Anwendungsspezifische Beschichtungen können die Verschleißfestigkeit verbessern und die Reibung reduzieren.
| Spezifikation | Bereich / Details |
|---|---|
| Durchmesserbereich | 1/4" bis 3"; Standard- und metrische Größen verfügbar |
| Schafttyp | Morsekegel, MT1 bis MT5 Standard |
| Nutentyp | Gerade, Rechtsspirale oder Linksspirale |
| Antriebstyp | Flacher Austreiblappen |
| Toleranz | H7 oder OEM-Spezifikationen |
| Einsatzart | Maschinelles Reiben in kompatiblen Kegelaufnahmen |
| Werkstoff / Beschichtung | Geeignet für | Wesentlicher Vorteil |
|---|---|---|
| HSS (Schnellarbeitsstahl) | Baustahl, Aluminium und allgemeine Bearbeitung. | Zähes, wirtschaftliches Substrat für stärkere Schnitte. |
| Hartmetallbestückt | Abrasive Legierungen und kontinuierliche Produktion. | Steife Schneidkanten bieten Verschleißfestigkeit bei anspruchsvollen Anwendungen. |
| TiN / TiAlN-Beschichtung | Hochtemperatur- und Trockenbearbeitung, abhängig vom Werkstück. | Anwendungsspezifische Beschichtungen reduzieren Reibung und helfen, Schneidkantenverschleiß zu begrenzen. |
HSS betont Zähigkeit und Wirtschaftlichkeit, Hartmetallbestückung bringt die Schneidkantensteifigkeit und Verschleißfestigkeit von Hartmetall-Reibahlen mit, und TiN- oder TiAlN-Beschichtungen können Reibung und Hitze bei anwendungsgerechter Abstimmung adressieren.
Bieten Drehmoment und steife Spindelmontage für das Schlichten größerer Bohrungsdurchmesser.
Verwenden direkte Kegelaufnahme-Montage für kontrolliertes vertikales Reiben.
Montieren Kegelschaft-Reibahlen in kompatiblen Reitstockaufnahmen für axiale Bohrungsdimensionierung.
Dimensioniert größere Bohrungen in Gusseisenrahmen in Betrieben der allgemeinen Fertigung, wo Montagesteifigkeit wichtig ist.
Schlichten tiefer Zylinder- und Flüssigkeitsdurchgänge mit direkter Spindelverbindung.
Weitet vorgebohrte Bohrungen in dicken Profilen mit kompatiblen Radialbohrmaschinen auf.
Schlichten von Lagergehäusen, wo Bohrungsgröße und Maschinensteifigkeit wichtig sind; verstiftete Zahnrad-Wellen-Verbindungen werden mit einer Kegelstift-Reibahle fertigbearbeitet.
Ein Kegelschaft montiert direkt in einer kompatiblen Maschinenaufnahme ohne separates Bohrfutter oder separate Spannzange. Dies kann die Steifigkeit und Drehmomentübertragung verbessern und gleichzeitig schnittstellenbedingten Rundlaufabweichungen reduzieren.
Der flache Austreiblappen bietet eine Kontaktfläche für die Austreibkeil-Entnahme und kann den Antrieb bei kompatiblen Spindeldesigns unterstützen.
Führen Sie den vorgesehenen Austreibkeil in den Spindelschlitz ein, sodass der Keil gegen den Austreiblappen drückt und den Kegel auswirft. Befolgen Sie das Verfahren des Maschinenherstellers.
TiAlN kann Wärme- und Verschleißfestigkeit bei der Bearbeitung geeigneter Gusseisen oder Stähle bieten, aber die Beschichtungsauswahl sollte Werkstück, Kühlstrategie, Drehzahl und Vorschub berücksichtigen.
Kundenspezifische Optionen umfassen Schaftprofile, Schneiddurchmesser, Nutenlängen und anwendungsspezifische Geometrie; Schaft- und Werkzeugausführungen werden im Leitfaden zur Reibahlen-Konstruktion beschrieben.
Bauron Precision Tools bietet Konstruktions- und Ingenieurunterstützung für Schaftprofile, Schneiddurchmesser, Nutengeometrie, Substrate und Beschichtungen. Teilen Sie die Maschinenaufnahme, Bohrungsmaße, das Werkstückmaterial und die Produktionsanforderungen für eine Prüfung mit.
